Bonsoir,

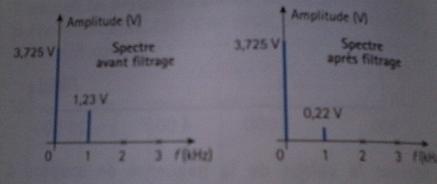

Je suis d'accord avec toi pour le clignotant droit. Quand tu passes du premier au deuxième spectre, tu enlèves les parasites, autrement dit, tout ce qui n'a rien à voir avec le signal envoyé. Si après filtrage tu gardes la même valeur pour le pic à 0kHz et que en plus ça correspond à 3.725V, c'est que c'est le clignotant droit. D'ailleurs, le 0.22V du 2eme pic ne correspond à rien.

merci la question 2
en comparant les deux spectres, déterminer le type de filtre utilisé et en déduire la valeur de coefficient d'amplification apporté par ce filtre pour la raie parasite de fréquence 1 kHz.

J'ai mis que c'était un filtre passe-bas  est que c'est juste ?

et pour la valeur de coefficient j'ai la formule   Vs= A * Ve

1khz = 1000 hz

Vs= 1.23* 1000
= 1230 v

et

0.22* 1000= 220 V

mais je ne suis pas sur pour les calcules

pour le filtre passe-bas je suis ok (mais ça fait longtemps donc si quelqu'un en plus pouvait confirmer...)

Par contre, je ne comprends pas quels calculs tu fais!! La formule te dis Vs = A * Ve
Vs c'est la tension de sortie et Ve la tension d'entrée, avec A qui représente ton coefficient d'amplification.

Donc A = Vs / Ve

Vs = tension de sortie = 0.22V  (pourquoi 1.23*1000????)
Ve = tension d'entrée = 1.23V

Donc après calcul moi j'ai trouvé un A de 0.18 soit 18 % si tu préfères.

ah oui j'avais pas compris
par contre pour la question suivantes je sais pas comment faire

pour numériser la tension filtrée, on utilise un CAN 8 BITS dont la plage de conversion va de o V à 5 V

a) calculer le quantum du CAN

B)  quelles sont les deux valeurs en décimales fournies par le CAN pour les deux positions du clignotant


j'ai essayé de le faire mais je suis pas sur du tout


a)  q= Ve max/2

q= 1.23/2^8 =0.0048

et par contre pour la question b  j'ai besoin d'aide je sais pas du tout

pour ma part, ce n'est pas que je ne veux pas aider: je n'ai jamais vu ça... désolée
