Circuit RLC forcé en régime sinusoïdal
Salut, voici l'énoncé:
On établit une tension alt. sinusoïdale de pulsation
entre les bornes M et N d'une portion du circuit renfermant un condensateur C et une bobine (r,L). L'intensité efficace mesurée est I=0.20 A, la mesure des tensions efficaces donne: UMN=120V UMP=160V et UPN =56V (P: point de connexion entre la bobine et le condensateur.)
Il n'y a pas de schéma.
Je ne parviens pas à attribuer chaque tension au dipôle correspondant(à part UMN bien sûr)... En faisant la construction de Fresnel, je vois qu'il n'y a pas de combinaison impossible...
Merci d'avance pour votre aide.
Merci JP pour ton post. Mais ça ne répond pas à ma question. Il n'y a aucune indication quand à la manière de placer M, N le condensateur et la bobine: UMP= UBobibe et UPN=UCondensateur ou c'est l'inverse? (N.B: Les deux choix permettent une construction de Fresnel)
C'est un rien ambigu,
On cite dans l'ordre les bornes M et N et puis ensuite en cite dans l'ordre C et puis le rL de la bobine.

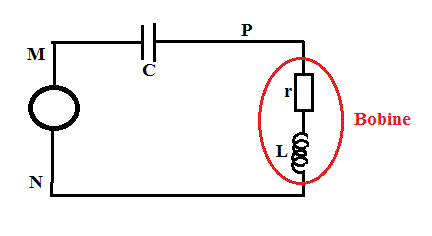

On est donc tenté de connecter ainsi :
-----
Sans autre info, c'est ainsi que je partirais...
On peut toujours faire la remarque dans la réponse de l'ambiguité de l'énoncé concernant les positions de M et N.
