Calculs de valeurmoyenne et efficace
Bonsoir à tous ,
Je voudrais savoir si mes réponses sont correctes ou pas , j'ai du ma là faire la première question .
1-
Déterminer les expressions de la valeur moyenne <u> et de la valeur efficace U en fonction de U et du rapport cyclique a.
<u> = U aT - T aT / T
U = U aT
2-
Quel type de voltmètre permet la mesure de la valeur moyenne de ces grandeurs?
Préciser la position utilisée AC,DC ou AC+DC
La mesure d'une valeur moyenne se fait avec un appareil numérique standard (ou RMS ou TRMS) avec le sélecteur en position DC
3-
Quel type de voltmètre permet la mesure de la valeur efficace de ces grandeurs
La mesure d'une valeur efficace d'un signal périodique quelconque est effectué avec un numérique TRMS , sélecteur en position AC+DC
Merci d'avance
Edit Coll : police des caractères

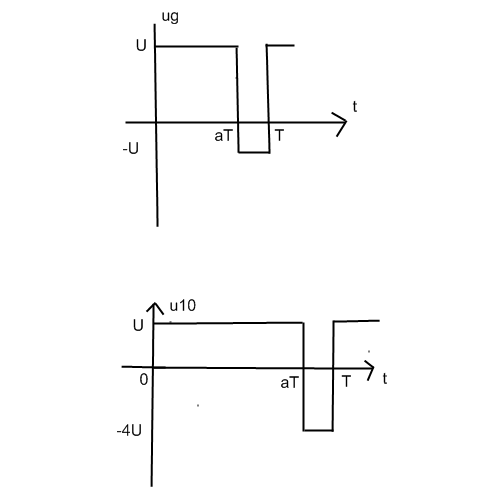

dessin du haut:
u moyen = [U.aT - U(T-aT)]/T = U.a - U(1-a) = U(a - 1 +a) = U.(2a-1)
(u efficace)² = (1/T) * [U² * aT + U² * (T-aT)] = U²
u efficace = U
-----
dessin du bas :
u moyen = [U.aT - 4U(T-aT)]/T = U.a - 4U + 4aU = U(5a - 4)
(u efficace)² = (1/T) * [U² * aT + 16U² * (T-aT)] = U².a + 16U² * (1-a) = U².(16 - 15a)
-----
Sauf distraction.
