Bonjour,

Voilà l'exo, je ne vois pas du tout la démarche pour réussir à trouver la réponse.



On branche, en série, une pile de force électromotrice E de résistance interne r, un interrupteur K, une bobine d'inductance L et de résistance r' et un résistor de résistance R = 10 ohms

Par l'intermédiaire d'une interface, on peut mesurer les tensions Ua et Ub et les visualiser sur un écran d'ordinateur.

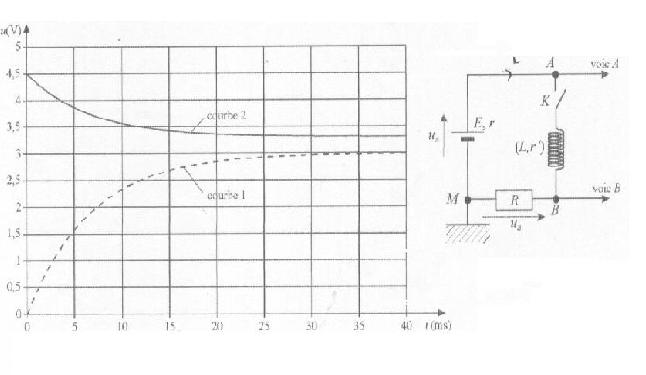

A l'instant t = 0, on ferme l'interrupteur K et on procède à l'enregistrement des tensions Ua et Ub. On obtient les graphes suivants ( cf doc)

E = 3.3V
courbe 2 => Ua
cpirbe 1 => Ub

c) La bobine a une résistance r' = 5 ohms

Vrai ou Faux ?

( correction => faux )
