Bonsoir,

On te demande un schéma à l'échelle 1/10. Les dimensions réelles données doivent être représentées dix fois plus petites sur ton schéma.

1. Lire l'énoncé et construire le schéma :
a) la lentille convergente, l'axe optique et le centre optique O de la lentille
b) place les foyers objet et image de la lentille (situés sur l'axe optique). D'après l'énoncé, OF = OF' = ..?.., donc sur le schéma, OF = ..?..
c) dessine l'objet AB perpendiculaire à l'axe optique, où le point A est sur l'axe optique. D'après l'énoncé, AB = ..?.., donc sur le schéma, AB= ..?.. De plus, OA = ..?.., donc sur le schéma, OA=..?..

2. Lire le cours ou la fiche bien construite de l'île : Image formée par une lentille mince convergente
Il faut construire l'image A'B' de AB par la lentille

Merci pour votre réponse,

1) b) OF= 40.0 cm car vous avez dit que "D'après l'énoncé, OF = OF' = ..?.., donc sur le schéma, OF = ..?.. "

Mais comment vous savez que OF est égale à OF' ?
Je suis désolée je ne comprends pas trop ce chapitre de physique j'ai beaucoup de mal.

Est-ce-que ça vous dérangerait de me "reformuler" ou réexpliquer l'énoncé de mon exercice car je ne comprends ce qu'est l'échelle, je ne sais pas en quoi la taille et la position de l'image nous est judicieuse...

Merci beaucoup pour m'avoir aidée, à bientôt je l'espère.
Maria.

Je t'en prie,

Faire un schéma à l'échelle, signifie qu'on utilise les vraies proportions. Si tu veux schématiser à l'échelle, un crayon qui fait 10cm, tu traceras un trait  de 10 cmsur ta feuille. Si tu souhaites cette-fois représenter la Tour Eiffel (324 m de hauteur) , tu auras du mal à la dessiner à l'échelle ! Alors tu peux décider de la représenter à l'échelle 1/2000 càd de dessiner une Tour Eiffel de hauteur 324/2000 = 16.2 cm.
Ici il faudra représenter les dimensions 10 fois plus petites.

Pour une lentille, OF = OF' : c'est une propriété de la lentille.

La distance de l'objet AB à la lentille est essentielle. Si tu l'éloignes ou le rapproches, son image sera complètement différente. Sur cette excellente animation, tu peux faire varier la taille de AB, sa distance à la lentille et la focale de la lentille, afin que tu vois ce qu'il se passe.

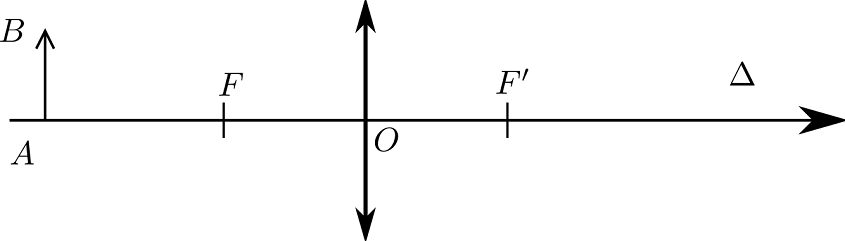

Je te fournis le schéma de la lentille où AB est placé.
AB = 20/10 = 2cm
OA = 120/10 = 12cm
OF=OF'=40/10 = 4 cm

Tout ton travail consiste à construire l'image A'B' de AB par la lentille.

Merci énormément pour toute votre réponse extrêmement bien détaillée, merci merci !

J'ai compris ce qu'il faut faire et j'ai compris l'histoire de l'échelle. Pour ce qui est des rayons je sais faire nous avons fait que cela en cours concernant la vision et les lentilles.

Je vais faire le schéma à l'aide de vos explications et si j'ai un soucis je vous l'écris ici bas.

Petit question: Sur notre graphique à quoi correspond "l'axe des ordonnées" qui sépare les deux objets ?
Est-ce la lentille?

Merci beaucoup encore une fois.
Maria.

J'ai réussi mon graphique , merci beaucoup.

L'énoncé me paraissait compliqué mais vous me l'avez expliqué et maintenant j'ai acquis la méthode pour l'échelle, la notion de OF=OF'...
Merci !
À bientôt peut-être.
Maria.

La flèche qui "ressemble à l'axe des ordonnées", oui c'est bien la représentation schématique d'une lentille convergente.

Je mets quand même à disposition les tracés de rayons pour d'éventuels lecteurs.
Il ne reste plus qu'à mesurer A'B' sur le schéma et d'en déduire sa taille réelle.

(c'était un plaisir de t'aider )

Merci, oui c'est bon j'ai fait le même graphique je pense qu'il doit être bon.

À plus
