Bonjour
On peut utiliser un GBF délivrant une tension rectangulaire avec un niveau bas à zéro volt et un niveau haut à 5V par exemple à condition de choisir une demie période très grande devant la durée estimée du régime transitoire. Les passages d'un niveau à l'autre remplacent avantageusement la manipulation d'un interrupteur.

Merci beaucoup Vanoise pour ta réponse.
Est ce que tu peux m'expliquer mieux car j'ai pas compris.

Il y a plusieurs montages possibles... Imagine un circuit RLC série relié en série au GBF réglé comme expliqué. Passage du niveau bas au niveau haut : tout se passe comme si RLC était relié à un générateur de fém E=5V et de résistance r=10. Le condensateur se charge à travers L et (R+r). Cela correspond à un régime transitoire dont l'étude est classique qui évolue vers un régime continu avec une tension aux bornes de C égale à E et une intensité de courant nulle.
Le GBF passe au niveau bas. Il est alors équivalent à la résistance r. Le condensateur se décharge alors à travers L et(r+R).
L'usage du GBF permet ainsi d'étudier automatiquement les successions de charges et de décharges à travers L et (r+R).

Comment se comporte le GBF lorsqu'il passe au niveau bas ?

Le niveau bas correspond à une fém e=0 : le GBF se comporte alors comme une résistance égale à sa résistance interne qui vaut en général r=10.

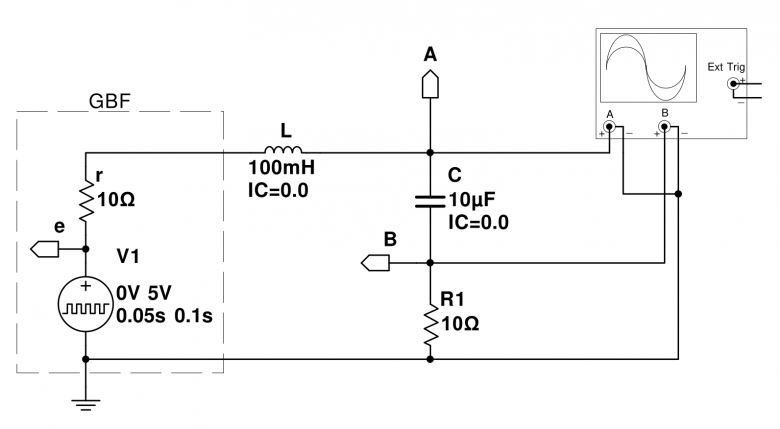

Pour plus de clarté, voici un schéma de circuit possible avec la simulation correspondante. L'oscillo est bicourbe :
la voie B enregistre la tension V(b)=R1.i donc une tension proportionnelle à l'intensité.
La voie A enregistre la somme R1.i+Uc mais une touche particulière de l'oscillo permet de visualiser V(a)-V(b) c'est à dire la tension aux bornes du condensateur (courbe rouge).

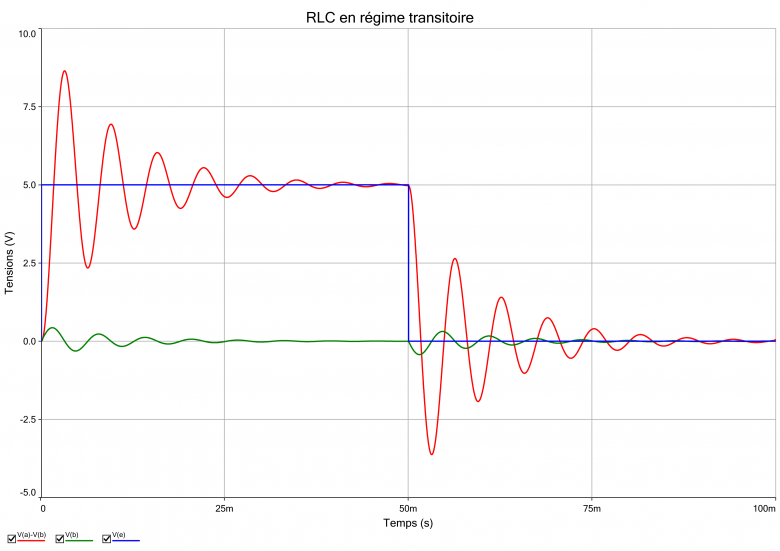

Entre t=0 et t=50ms : e=E=5V : étude de la charge du condensateur ;
Entre t=50ms et t=100ms, e=0 : étude de la décharge du condensateur.
Si cela peut t'être utile, tu trouveras ici une étude théorique de la charge :

N'hésite pas à poser des questions complémentaires si tu le juges utile.

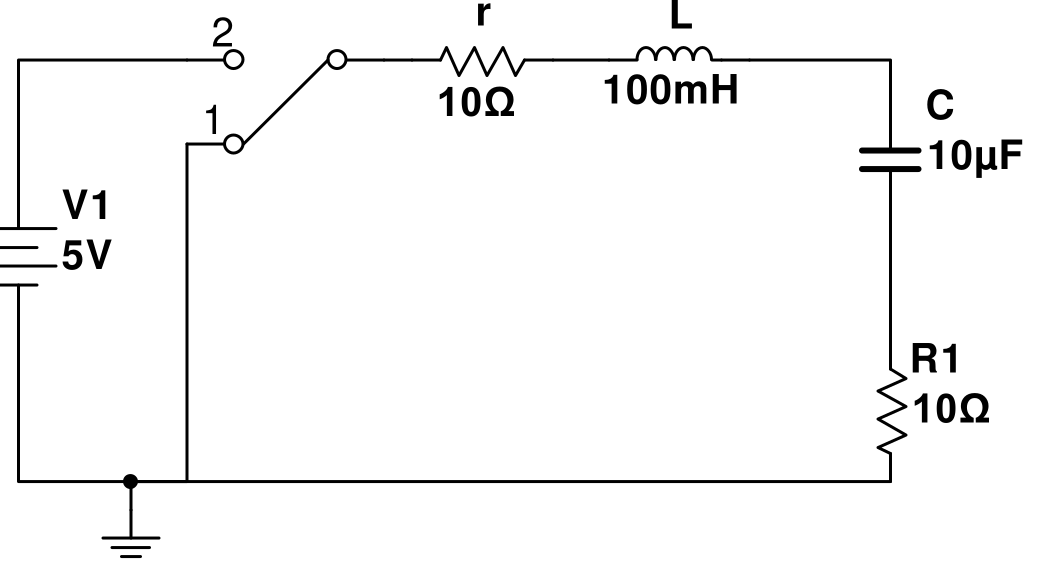

Pour être encore plus précis, l'étude précédente aurait pu s'obtenir à l'aide du circuit suivant. Le condensateur étant déchargé (interrupteur en position 1 , on bascule l'interrupteur en position 2 : le condensateur se charge. A la date t=50ms, on rebascule l'interrupteur en position 2 : le condensateur se décharge. On voit bien que le GBFutilisé précédemment remplace  l'interrupteur et sa manipulation.
