Bonsoir!
Est ce qu'on peut appliquer le thm de thevenin sur un générateur de tension alternatif?
Merci d'avance!
Bonsoir
Exactement la même chose qu'en régime continu. Les lois valides en régime continu sont applicables aux valeurs instantanées en régime alternatif sinusoïdal. Si tu veux, tu peux poster ici un exemple d'exercice que tu ne comprends pas. Poste l'exercice, ce que tu as réussi à faire, et explique avec précision ce qui te bloque.

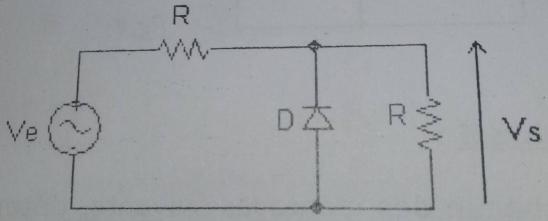

Avec une diode dans le circuit, il faut distinguer deux cas et faire un schéma équivalent du circuit pour chaque cas .
En supposant la diode idéale :
1er cas : la diode est passante et ainsi équivalente à un interrupteur fermé ;
2ième cas : la diode est bloquée et ainsi équivalente à un interrupteur ouvert.
Tu n'as pas précisé exactement la question posée. Dans tous les cas, commence par faire les deux schémas équivalents correspondant à la diode passante et à la diode bloquée comme déjà dit. La situation devient alors très simple.
Je n'ai pas commenté tes schémas. Je vais me répéter : il n'y a pas une étude globale à faire mais deux études simples correspondant aux deux comportements possibles de la diode : passante et bloquée.

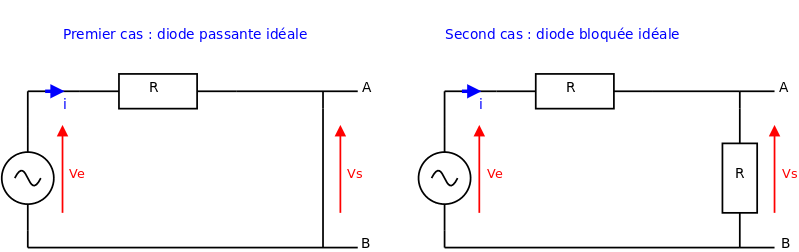

Voici les deux schémas qui tiennent compte de mon message du 06-12-19 à 22:42.
Je te laisse réfléchir pour trouver à quelles valeurs de Ve correspond chacune des deux situations.

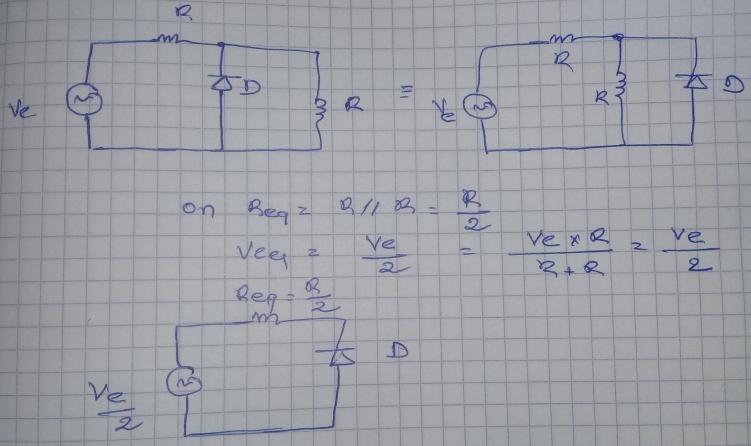

La situation de gauche est évidente : pas besoin du théorème de Thévenin. Concernant la situation de droite, tu peux effectivement déterminer le générateur de Thévenin équivalent au circuit vu des points A et B. La notion de diviseur de tension va t'amener à faire intervenir un Ve/2...
