Bonjour,

C'est quoi "le critère de décalage" ?

Bonjour je ne sais pas trop c'est censé être le tableau mais ce n'est pas écrit .
Je vous donne le sujet en entier pour plus de précisions

https://***lien supprimé***
sujet E3C pdf rapatrié

Donc, il faut interpréter le texte : on va interpréter "de respecter le critère de décalage" comme "de mesurer le décalage".

Est-ce que sous cette forme, la résolution vous est possible ?

Oui je savais qu'il fallait mesurer le décalage mais avec les informations du tableau je ne sais pas comment m'y prendre ?

Pour mesurer le décalage, il faut qu'un signal puisse être perçu par le capteur (le rectangle gris à droite). Est-ce plus clair ?

Oui enfin non ...
Je dois trouver h avec les données du tableau .. mais je trouve pas

La valeur max de h avec seulement le schéma et le tableau .

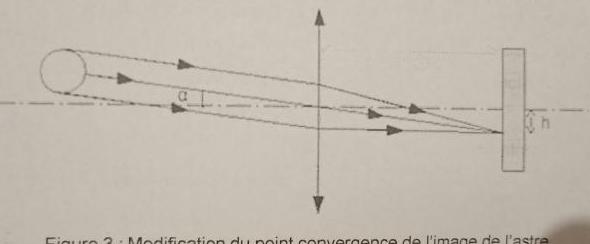

Le h max mesurable correspond à la demi-largeur ou (hauteur) de votre capteur : voir le dessin.

Il faut donc trouver ces dimensions connaissant la dimension d'un pixel et le nombre de pixels.
Autre idée : on vous donne la diagonale et pour connaitre les proportions largeur/hauteur, vous pouvez vous servir du nombre de pixels selon la verticale et l'horizontale.

Nombre de pixels = 3096 a l'horizontale
Et 2080 a la verticale

Taille d'un pixel = 2,4 um donc

h = 3096 x 2,4 /2 ?

Oui sauf qu'il faut prendre le pire des cas, donc plutôt
h_max = 2080 x 2,4 /2 ?

Vous en êtes sur ? En faisant la question suivante vu que j'avais pas h j'ai fait une équation pour le trouver et j'ai obtenue 0,14 mm pour hmax

Je ne vois pas la question dans laquelle vous auriez trouvé hmax.

J'ai du me tromper donc si comme vous le dite hmax = 2080 x 2.4 / 2

Pour la question suivante

a = tan (a ) = hmax / distance focal ?

Le texte n'est pas d'une clarté folle : il note de la même manière h et h_max et idem pour .

Donc votre expression est juste avec _max.

D'accord merci en effet ce n'est pas le sujet le plus évident.

Pour le question I - 2 ( en photo )

Il faut bien faire 1 / 200 et 1 / 130 ?

** image supprimée **qui de plus ne concerne pas la question initiale....***1 sujet = 1 exercice***

Vous avez mis le lien pour le sujet général cela suffit pour trouver I-2.
La photo contrevient aux règles  du site.

Ah oui désolé ... Mais du coup vous voulez bien encore m'aider ou non ?

Je dirai oui, mais je ne suis pas un spécialiste des systèmes vis-écrou : j'ai par exemple découvert qu'une vis pouvait avoir plusieurs filets !

Ah mince..
Je ne vous embête plus après cette question si possible.
La I-3 : comment faire ?

A mon avis, c'est une conséquence immédiate de 1-2 : on a trouvé le rapport de réduction donc le rapport entre les deux angles de rotation du moteur et de la roue dentée. qui, on peut le supposer d'après le schéma introductif, est reliée directement au télescope.

Mouais c'est pas très clair mais bon merci de votre aide

Bonjour comment à tu fait pour trouvé 0,14 ? J'ai le même type de devoir que toi et je bloque énormément sur ça.

Bonjour,

0,14 à quelle question ?
Quelle grandeur ?
Quelle unité ?

Quelle équation à tu fais pour trouver h= 0,14 ?

Bonjour,

Comme déjà indiqué, il faut interpréter le texte qui n'est pas d'une clarté folle :

"le critère de décalage" non défini signifie simplement qu'il faut que l'image de l'étoile se trouve sur le capteur.

Pour cela vous avez deux méthodes indiquées le  16-11-20 à 17:01 :

- utilisez la diagonale du capteur et pour connaitre les proportions largeur/hauteur, vous pouvez vous servir du nombre de pixels selon la verticale et l'horizontale.
- utilisez la dimension d'un pixel et le nombre de pixels.

Je suis désolé mais je ne comprend vraiment pas, j'ai effectuée le calcul suivant: 2080*2.4/2 mais ça ne me donne pas du tout le même résultat

Bonjour,

Votre calcul est correct.
