[T°S spé] Méthode du trapèze
Bonsoir!
J'ai loupé le TP sur modulation/démodulation et je galère sur cet exo.
PARTIE I)
Je l'ai faite, je ne pense pas avoir besoin de vérifications car quelqu'un a pu m'expliquer ça.
PARTIE II)

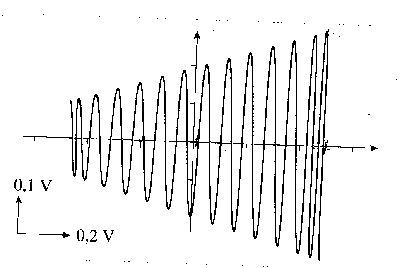

On utilise un oscilloscope en mode X-Y avec la tension modulante us en X et la tension modulée um en Y.
Voir l'image jointe
De l'oscillogramme représenté, déduire:
a) l'amplitude du signal modulant
Je n'en ai aucune idée. Cette figure me paraît bizarre, on dirait qu'il y a surmodulation d'après ce que j'ai compris sur des cours d'Internet. J'aurais tendance à dire 5*0,2 = 1,0 V
b) les amplitudes minimale et maximale du signal modulé
Je pense que c'est 0,1 V au minimum et 0,3 V au maximum
c) la valeur de la tenson de décalage U0
C'est l'offset non? C'est 0,2 V?
d) la valeur du coefficient k exprimée en V-1
J'ai regardé dans les formules que j'ai dans le livre et a seul formule avec un k que j'ai c'est:
um(t)=k(us(t)+U0)Up maxcos(2
fpt)
Heu, là je coinc vraiment d'autant plus que je pense que mes premières réponses sont fausses.
Merci par avance
![[T°S spé] Méthode du trapèze](img/forum_img/0230/forum_230923_1.gif)
a- C'est l'étendue sur X donc 0,4 V
b- étendue sur Y donc 0,2 V minimum
0,5 V maximum
c- C'est Uo, c'est 0,5 - 0,2 ?
En fait pour le b) je pense que c'est plutôt 0,1 V et 0,3 V.
Pour la c) je ne vois pas comment faire avec cette forme
calculer le taux de modulation?
Salut couz'!
a) J'aurais plutôt tendance à dire 0,50 V
Tu peux calculer +Usmax et -Usmax
b) Ok pour 0,1 V et 0,3 V
c) C'est pas une mauvaise idée le taux de modulation mais je vois pas trop où tu vas arriver.
Pose un système à partir de la formule que l'on te donne
Cc Dine
a) dacodac c'est fait.
b) yes
c) Je trouvais un taux de modulation de 0,5 mais je n'ai pas um.
Avec um(t)=k(us(t)+Uo)Upcos2fpt
et um(t)=k(Usmcos2fst+Uo)Upcos2fpt
C'est ça que tu m'avais dit non?
Répond quand tu rentreras
Lol, je sais que ça t'embête de répondre ici mais ça me permet d'avoir les indices et de rendre les expressions plus claires
Oui tu pars de ces équations et:
um(max) = k(Usm + U0)Up (1)
um(min) = k(U0 - Usm)Up (2)
Um(max)/um(min) = (Usm + U0)/(U0 - Usm) = (0,5 + U0)/(U0 - 0,5) = 0,3/0,1 = 3
Et tu résous 0,5 + U0 = 3U0 - 1,5
