Bonjour j'ai un ercice a faire en DM où il faut que j'établisse un équation différentielle et je ny arrive pas, pourriez vous m'aider,
voici l'énoncé :

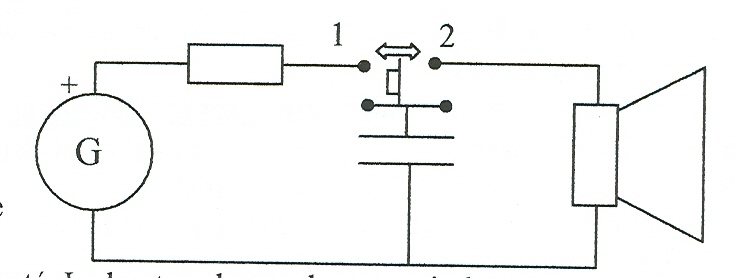

Un dispositif de sonnerie est constitué d'un générateur de tension continu de E=12V, d'un condensateur de forte capacité (C=21000microF), d'une résistance de charge R=10ohm et d'un haut parleur.Le haut parleur est composé d'un enroulement cylindrique en mouvement autour d'un barreau aimanté. La haut parleur a donc une inductance que l'on notera L, on considérera, sauf indication contraire, que la résistance interne de l'enroulement est négligeable
Retentissement de la sonnerie interupteu en position 2
Une fois le condensateur hargé, l'interupteur est maintenu en position 2. On entend aors une sonnerie retentir
1)Etablir que l'équation différentielle vérifiée par i(t) dan ce circuit est de la forme
LC* [d²i(t)]/dt² + i(t)=0
merci d'avance
Bonjour petitemimi
L'interrupteur étant en position 2, notons i(t) le courant qui circule dans le condensateur et le haut-parleur (sens positif choisi : de la gauche vers la droite dans le conducteur supérieur) ; notons u(t) la tension aux bornes du condensateur et du haut-parleur (sens positif choisi : flèche verticale vers le haut)
Aux bornes du haut-parleur : uL(t) = L di(t)/dt
aux bornes du condensateur : i(t) = -C duC(t)/dt
mais uC(t) = uL(t) et donc
duC(t)/dt = duL(t)/dt = L d2i(t)/dt2
finalement :
i(t) = -LC d2i(t)/dt2 ou encore i(t) + LC d2i(t)/dt2 = 0
Bonjour Coll !
d'accord je vois par contre il y a juste un truc que je suis pa sûre si on prend i(t)=-C * dUc/dt
c'est pour que Uc=UL car nomalement Uc=-UL c'est pour ça ?
Oui c'est ça !
J'ai pris une seule valeur de tension et donc uC(t) = uL(t)
Les "flèches" u et i sont opposées pour le haut-parleur. Mais elles sont dans le même sens pour le condensateur, d'où le signe moins.
Mais tu peux prendre deux flèches pour les tensions : vers le haut pour le haut parleur et vers le bas pour le condensateur. Dans ce cas, rien à changer pour le haut-parleur. En revanche il faut écrire
uC(t) = -uL(t) et
aux bornes du condensateur : i(t) = C duC(t)/dt
Le résultat final est bien sûr le même
d'accord merci beaucoup poure gros coups de pouce !
et aussi en restant en physique je voulais vous demander qu'est-ce que le terme résistif dans la tension aux bornes d'une bobine ?
On peut considérer une bobine "idéale" (c'est-à-dire non réalisable en pratique mais commode pour les calculs) : elle est caractérisée par sa seule valeur d'inductance L
Mais pratiquement un bobinage a toujours une résistance ohmique : c'est le terme résistif. Une "vraie" bobine est caractérisée à la fois par sa valeur d'inductance L et aussi par une certaine valeur de sa résistance ; si la bobine est parcourue par un courant continu (strictement constant) alors la différence de potentiel à ses bornes provient uniquement du terme résistif.
D'accord ?
PS : c'est toi qui a trouvé ce "hérellecée" ? Tout comme l'auteur des albums de Tintin était Hergé ?
Non ce n'est pas moi qui est trouvé c'est mon prof je pense moi aussi je trouvais que c'étai bien fait.
ça veut dire que si la bobine a une résistance de 10ohm c'est son terme résisitif ou il faut faire r*i ?
Si r est la résistance de la bobine parcourue par un courant i, la part de la différence de potentiel aux bornes de la bobine due à la résistance de la bobine est r*i...
Je ne veux pas répondre sans l'énoncé précis. C'est trop dangereux.
pour l'énoncé si tu veux voir c'est le sujet "dipole RL" je l'ai posté hier ou avant-hier ! ce serait trop gentil, comme ça tu pourras me dire si c'est ri ou la différence entre les 2 UL
