Niveau terminale
résistance équivalente
Posté par yonyon (invité)

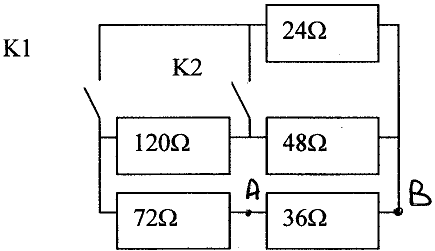

Bonjour, j'ai un pb dans le circuit suivant:
pour calculer la résistance équivalente qui est en parallèle avec la résistance de 36ohms, entre les points A et B dans le cas où les interrupteurs K1 et K2 sont fermés. DAns les autres cas, j'y arrive mais là, je ne vois pas comment faire car la résistance de 24ohm est-elle en parallèle avec celle de 48 ou avec celle de 48 et celle de 120?
Merci d'avance pour votre aide
Posté par FredoLaSoluce (invité)re : résistance équivalente
Lorsque K1 et K2 sont fermés tu vois bien que la résistance de 120ohms est court-circuitée..tu peux donc la remplaçée par un fil..du coup ta résistance de 36 ohms est en // avec une résistance équivaletne de 72ohms+(24ohms//48ohms)
