Quand faut il utiliser les rectangles d'erreur ?

Posté par
Sandy12345
03-08-20 à 07:30

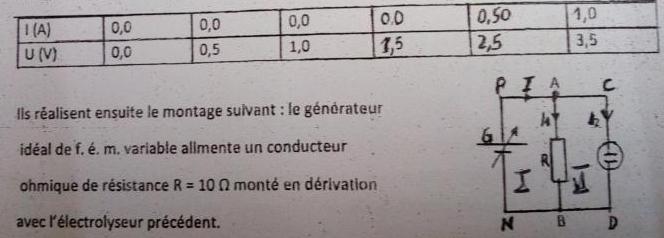

Bonjour, en fait il s'agit de cet exercice ou je ne sais pas s'il faut utiliser les rectangles d'erreurs, c'est le résultat d'un mesurage.
En fait mon prof m'a dit qu'on ne devrait pas utiliser les rectangles d'erreur mais j'ai l'impression que oui. Ou alors c'est parce qu'il s'agit d'incertitudes types ?

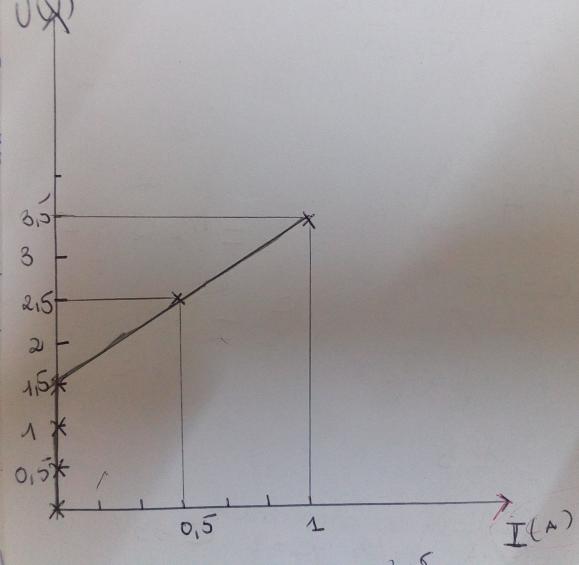

Et le problème aussi c'est que la courbe me donne une droite bizarre, or l'electrolyseur est un dipôle linéaire, je ne sais pas s'il y'a une partie de la courbe à exploiter, je vous la montre en bas.

Quand faut il utiliser les rectangles d\'erreur ?

***Image recadrée => l'énoncé doit être recopié***

Posté par
Sandy12345
re : Quand faut il utiliser les rectangles d'erreur ? 03-08-20 à 07:32

Elle est au départ confondue avec l'axe des ordonnées je ne comprend pas trop, je ne sais pas aussi si je dois utiliser les rectangles d'erreurs

Quand faut il utiliser les rectangles d\'erreur ?

Posté par
gts2
re : Quand faut il utiliser les rectangles d'erreur ? 03-08-20 à 10:22

Bonjour,

Pour ce qui est de la courbe, I(U) pour un électrolyseur est linéaire (plutôt affine) par morceaux : il faut d'abord atteindre le potentiel nécessaire pour que l'électrolyse ait lieu (les quatre premiers points), puis on a un récepteur avec résistance interne.

Pour ce qui est des rectangles d'erreur, sans plus de précision, on ne peut répondre.
Il voulait peut-être ellipse plutôt que rectangle, ou alors croix ?

Posté par
Sandy12345
re : Quand faut il utiliser les rectangles d'erreur ? 03-08-20 à 20:02

Consigne:Evaluer par la méthode graphique le résultat de la mesure de la résistance interne.


Quelle partie de la courbe je dois utiliser ?

Dois je utiliser les rectangles d'erreur ?

Posté par
gts2
re : Quand faut il utiliser les rectangles d'erreur ? 03-08-20 à 20:29

Le dipôle se comporte comme un récepteur pour les trois derniers points, ce sont donc ces points qu'il faut retenir pour obtenir la résistance interne.

Pour ce qui est des rectangles d'erreur, en absence de précision, je dirai qu'on se contente des points fournis, donc sans rectangle.
