bonjour je galere vraiment sur cette exercice je ne comprends pas du tout comment faire a partir de la question 3 si quelqu'un peut m'aider se serait tres sympas

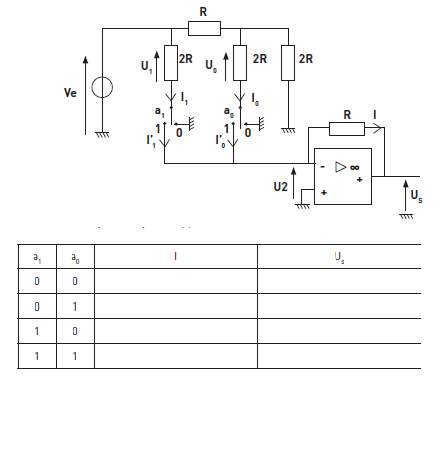

3. On modifie le schéma précédent en rajoutant des interrupteurs a0 et a1 à la place de la masse pour I0 et I1 comme le montre le schéma suivant
Les interrupteurs a1 et a0 n'ont que deux positions :
• 0 : ils sont alors branchés directement sur la masse ;
• 1 : ils sont branchés à l'entrée d'un amplificateur opérationnel idéal.
Montrer que la tension U2 est nulle quelle que soit la position des interrupteurs a1 et a0.
Peut-on dire que les courants I'1 et I'0 sont identiques à I1 et I0 de la question 2 si les interrupteurs sont sur la
position 1 ?
4. Donner la relation entre I'1, I'2 et I.
5. Donner la relation entre Us, I'1 et I'2.
6. On envisage les quatre cas possibles pour les interrupteurs a1 et a0, comme indiqué dans le tableau suivant :
Pour chaque couple de valeurs (a1a0), donner l'expression littérale de I et de Us en fonction de Ve et de R d'après les
deux questions précédentes.
7. Si on considère (a1a0) comme étant un code binaire, quel type de convertisseur a-t-on ainsi réalisé (CAN ou
CNA) ? Préciser son nombre de bits n.
8. Calculer le quantum de ce convertisseur sachant que Ve = 5 V.
9. Que pensez-vous des performances de ce convertisseur ? Est-il utile de les améliorer ?
Bonjour,
- pour U2, c'est le raisonnement de base des AO. Quelle est la règle pour avoir U2 nul ?
- pour la comparaison avec la question 2, une fois que l'on sait que U2=0, la loi d'Ohm suffit à répondre.
Ducoup j'ai pensé à soit un court circuit soit une tension nulle traverse le circuit mais je ne suis vraiment pas sur
Bonjour,
C'est toujours le problème de U2=0 ?
Je ne comprends pas trop alors la question : si vous avez ce sujet, c'est que vous avez étudié les AO et en particulier leur comportement en régime linéaire.
Voir par exemple :
Est-ce que cela vous dit quelque chose ?
Et comment sait-on qu'on est en régime linéaire ?
Remarque : on ne connait pas la question 2, mais on a l'impression que l'AO était déjà là. Comment avez-vous traité cette question ?
Bonsoir y a t-il eu une correction pour ce sujet ? Je ne vois pas comment traiter les questions 7 et 8.
Bonjour,
Pour 7, il suffit de lire le texte : "on considère (a1a0) comme étant un code binaire" donc l'entrée est ? Le nombre de bits est ?
Pour 8, il faut utiliser le résultat de 6 et calculer l'écart entre deux valeurs consécutives.
