Bonjour j'aurai besoin de votra aide pour comprendre un ex de spécialité svp.
On consitue une lunette d'une lentille L1 et F'1=180 mm lentille L2 et F'2=30 mm
et on regle la lunette de telle facon que la distance O1O2 soit de 207mm. L'utilisateur observe un objet AB placé à une distance de 30m.
Determiner à quelle distance de l'objectif se trouve l'image intermédiaire A'B' de l'objet donné par l'objectif
On utilise la formule de conjugaison je trouve OA'=181mm
Calculer la position de l'image finale A''B'' que peut observer l'utilisateur?
là je vois pas comment procerder, pouver vous m'éclairer svp? merci
Bonsoir,
D'accord pour O1A' = 181 mm
Tu connais la distance O1O2 donc... facile d'en déduire la distance O2A' (attention au signe !)
Et par la même formule de conjugaison mais appliquée cette fois à la lentille oculaire (distance focale de 30 mm) tu trouveras la position de A"B"
Oui merci Coll, même si le sujet date d'y a quelques jours...
Cependant j'aimerai bien vous poser quelques questions si vous le voulez bien, sur cet exercice.
1/ O1A' = 181 mm ok, on remarque que l'image se situe presque sur f'1
2/Pour calculer A''B'', je calcule O2A'=-26mm, et par la formule de conjugaison je trouve OA''=-195mm. Ok
Le probleme c'est que l'on me demande de reproduire ces données sur une schéma (facile), mais la valeur de OA'' est tellement grande qu'il est difficile d'y placer l'image !
Je me suis peu etre trompé?
Je vous remercie pour votre aide
Bonsoir,
Selon moi tu ne t'es pas trompé(e).
Ce n'est pas si grand que cela : la lunette a une longueur de 207 mm, c'est donc un petit peu plus petit que la distance entre les centres optiques des deux lentilles.
D'accord ?
Oui je comprend bien, mon prof aussi m"a dit la meme chose...
J'ai refais mon calcul mais je ne vois pas l'erreur :
O1O2= 207 mm
J'ai calculé O1A' = 181mm, dans la question 1.
j'en déduis O2A'= -26 mm
alors j'ai 1/f'2 = 1 /O2A'' - 1/ O2A'
1/30 = 1 /O2A'' + 1/26
1/30-1/26= 1 /O2A''
-195=O2A''
???!!
Je ne vois pas l'erreur.Merci
Je suis content de dire comme ton prof
Mais il n'y a pas d'erreur !
O1O2 = + 207 mm
O1A' = + 181 mm
O2A' = - 26 mm
O2A" = - 195 mm
(donc O1A" = + 12 mm pour te dire que A" est très près de la lentille objectif)
Où est ton problème ? Tes résultats sont bons
Ah ben c'est déjà une bonne chose merci !
Bon d'accord les résultats sont bons !

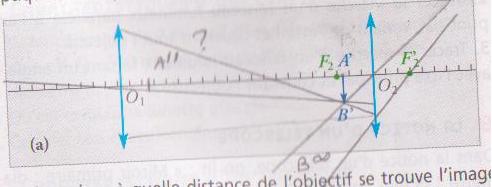

Mais mon probleme réside dans la constrution du shémas, voici ce que j'ai fait ( à l'échelle 0.5cm pour 1cm)
on voit pas bien, mais bon mon probleme c'est commenyt determiner graphiquement AA'' !!??
merci
Vraiment un grand merci à vous Coll !
Merci de m'avoir aidé, c'est vraiment sympas!
J'ai compris maintenant !
Bonne continuation et merci encore !
Aille justement j'aurai juste une dernière question sans vraiment vouloir vous deranger..
Donc dans la suite de l'exo on me demande de trouver G.(facile)
Cependant ce n'est plus le meme shéma, dans ce cas c'est le cas classique de la lunette astronomique, f'1 f2 et l'image A'B' coincident.
Je calcule le grossissement g= x' / x = f'1/f'2
avec f'1= 180mm f'2= 30mm
je trouve G=6 ça, ça parait juste.

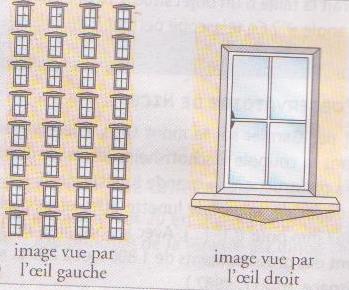

Ensuite on me demande de retrouver ce grossissement à l'aide du document si dessous.
Celle de droite represente l'image vu par la lunette...
Bon a gauche il y a 32fenetre et a droite 1seule, je vois pas d'ou je pourrais deduire G ou alors j'me suis trompé?
Merci beaucoup
Mais si, mais si...
Si je mesure (sur mon écran) la hauteur de la fenêtre (dont l'image est bien inversée ce qui est normal et pas gênant avec une lunette astronomique) vue à travers la lunette je trouve environ 45 mm
Si je mesure la hauteur d'une fenêtre "vue par l'œil gauche" je trouve environ 7,5 mm
et 45 / 7,5 = ...
