Bonsoir,

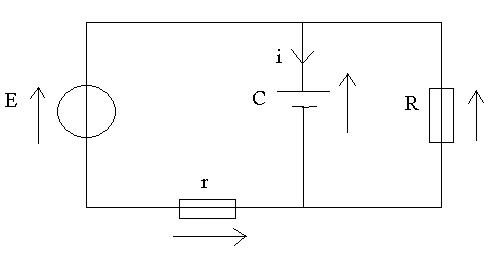

On a un circuit comprenant un condensateur et une résistance en série et un néon en parallèle du condensateur.
A l'allumage, le néon se comporte comme une résistance.
L'équation différentielle de ce circuit réduit à un modèle de Thévenin équivalent est
E : tension du générateur
R : résistance du néon
r : résistor
C : capacité du condensateur
La solution de cette équation différentielle est la somme de la solution générale et d'une solution particulière décrivant le régime permanant.
Comment trouver la solution particulière ?
Merci
Skops
Bonsoir,
si j'ai bien compris tu veux résoudre une équation de la forme:
u'+au=b oà a et b sont des constantes?
monrow >> Personne me répond dans autre
Cauchy >> J'ai la solution dans mon livre, je crois que c'est plutôt un problème de Thévenin
Skops
Pour résoudre des équations différentielles en éléctronique, on préfère ne pas utiliser les formules mathématiques.. Par exemple, l'équation de la coupure d'un courant dans l'auto-induction est étudiée surtout par des trucs physiques, c'est ce qu'on a fait cette année..
Mais, je ne te promets rien.. Je ne connais presque rien en thévenin/Norton
Skops >>
Pour trouver la solution particulière, tu cherches une solution u constante, comme ça la dérivée est nulle.
donc tu regardes ton equa diff et tu as la solution directe ...
ok ?
Mais non Cauchy... J'ai dit que c'est plus simple avec des règles physiques c'est tout
Sinon c'est trop faisable avec des maths...
J'ai pas compris
Bah, je cherche la solution particulière décrivant le régime permanent (j'ai la solution générale).
Quand il transforme en modèle de Thévenin, il assemble toutes les résistances pour faire une résistance équivalente (Ca ok)
Mais il fait une tension du générateur équivalente
Skops
Et bien si tu cherches les solutions constantes la dérivée disparait et t'as plus qu'a résoudre une équation.
Ben la méthode physique pour résoudre des équadiff, c'est de poser la solution attendue mais avec des constantes..
puis prendre en t=0 ..... par exemple... et tu essaies de former des relations entre les différents inconnus
Méthode physique de mon livre :
Dans leur modèle de Thévenin, il me dise que
C'est ca que je ne comprends pas
Skops
Je vois que personne n'aime ce chapitre, ce qui implique que j'aurai d'énormes difficultés sur ce sujet là
Coll j'atire ton attention
Te voyant connecté ... Skops a besoin de ton aide !!
Voila, j'aurais fait ma B.A du jour
Bonjour Skops et bonjour lyonnais qui fait sa B.A.
Bonjour à tous
Si j'ai bien compris, tout a été dit...
23 h 03, 23 h 09, 23 h 15 et 23 h 17
"Physiquement" : en régime permanent la charge du condensateur est constante, donc le courant dans le condensateur est nul (il y a courant dans le condensateur seulement s'il y a charge ou décharge) ; donc le circuit se résume à la mise en série des "résistors" r et R.
Il reste un simple diviseur de tension et c'est bien le résultat donné par lyonnais à 23 h 09
Si j'ai compris...
Bonjour Coll et merci d'avoir répondu
Ce que je ne comprends pas, c'est pourquoi, quand il trasnforme en modèle de Thévenin, il mette une tension équivalente
Skops
C'est le principe même du modèle de Thévenin : la tension équivalente du générateur est la différence de potentiel aux bornes du dipôle pour lequel est établi le modèle, ici la différence de potentiel aux bornes de la résistance r
Je ne comprends pas trop...
Pour moi le modèle de Thévenin, je mettais la résistance en série et puis voila
Skops
Le circuit en régime permanent (si je le comprends) se réduit à la mise en série du générateur E de la résistance R et de la résistance r
On emploie le modèle de Thévenin pour exprimer ce qui est vu depuis les bornes de la résistance r
La tension équivalente est E.r/(R+r)
La résistance équivalente est celle des résistances r et R en parallèle : r.R/(R+r)
Coll si tu reviens...
Desolé mais je comprends vraiment pas l'histoire du générateur
Pour moi, on met une résistance équivalentes pour avoir un générateur et une résistance en série et le modèle de Thévenin est fait...
Skops
Bien sûr qu'il m'arrive de revenir...
Mes réponses reposaient sur ce que je connaissais, avec les notations utilisées. Je ne trouve pas les mêmes expressions que celles que tu annonces... On note u la tension aux bornes du condensateur ou de la résistance R
Sans utiliser Thévenin :
le courant dans le condensateur est C.(du/dt)
celui dans la résistance R est u/R
donc celui dans la résistance r est la somme C.(du/dt) + u/R
En conséquence :
u + r [C (du/dt) + (u /R)] = E
r C (du/dt) + [(R+r) / R] u = E
En utilisant Thévenin :
On "débranche" le condensateur et regarde ce qu'il y a à ses bornes
La tension équivalente est
La résistance série équivalente est
On connecte ce générateur au condensateur :
RTh i + u = ETh
RTh C (du/dt) + u = ETh
Sauf erreur...
^^
D'accord mais je comprends toujours pas pour le générateur
On enlève le générateur donc.
Qu'est ce que tu apelle Eth dans ce cas ?
Skops
ETh est la tension aux bornes du condensateur débranché, c'est-à-dire aussi la tension aux bornes de R
Quant à RTh c'est la résistance entre ces mêmes bornes, donc aussi aux bornes de R toujours quand le condensateur est débranché et après avoir remplacé le générateur (E) par un court-circuit. C'est donc simplement la résistance équivalente à la mise en parallèle des "résistors" de valeurs R et r
Mais pourquoi Eth est la tension aux bornes du condensateur ?
Pourquoi on ne garde pas E tout simplement dans le modèle de Thévenin
Skops
Pratique : deux questions mais une seule réponse !
On ne garde pas E dans le modèle de Thévenin parce que la tension aux bornes du condensateur n'est pas E mais est E.R/(R+r)
Enlève le condensateur. Quelle est la tension aux bornes de R ? ... C'est E.R/(R+r)
Sans condensateur, quel est le courant qui circule dans le circuit (mise en série de E, R et r) ?
C'est I = E / (R + r)
Quelle est alors la tension aux bornes de R ? Loi d'Ohm : R . I = E.R/(R + r)
Tu serais d'accord de m'expliquer les bases de Norton et Thévenin ?
Parce que là, ca bloque ^^
Skops
Bonjour Skops
Tu es connecté (même si tu es en vacances...)
As-tu trouvé les explications que tu cherchais concernant Norton et Thévenin ?
Voici ce que j'ai trouvé, que je t'engage vivement à "pratiquer", car tu seras invité à faire des petits exercices dont la solution te sera donnée immédiatement.
La page d'accueil (il y a des quantités de choses passionnantes !)
Et pour ce qui concerne Norton et Thévenin :
Mes conseils ("les conseilleurs ne sont pas les payeurs" ) faire 1 : Modélisation d'un générateur car c'est là que tu vas comprendre le principe avec les deux représentations des caractéristiques U(I) ou I(U)
Faire ensuite un maximum d'exercices de 2 : Générateur équivalent à un réseau dipolaire car tu comprendras l'intérêt de travailler soit avec une représentation en série (Thévenin) soit avec une représentation en paralléle (Norton) sachant que le passage de l'une à l'autre est facile
Et bien sûr, il ne t'est pas interdit de voir d'autres pages si tu ne connais pas ce site. Quelle quantité de travail ! Je suis très admiratif !
Je n'ai pas eu le courage de rédiger quelque chose... je me suis dit qu'on devait bien le trouver quelque part... mais n'ai pas eu le temps de le faire tout de suite ! N'aimant pas laisser une question sans réponse (quand la réponse est possible !) je n'aurais pas oublié.
J'espère que ces liens t'ont aidé.
