Bonjour,

Le sonar émet des ondes sonores qui se propagent dans l'eau à une vitesse connue.

Le sonar mesure le temps nécessaire pour que ces ondes fassent un aller et retour en se réfléchissant sur un obstacle, par exemple le fond de l'eau.

Il est plus commode de faire afficher par le sonar directement la distance entre l'émetteur et la paroi réfléchissante (ou l'obstacle ou le fond).

Pourriez-vous m'aider pour la suiste s'il vous plait ?

On se propose de mesurer la distance d séparant un systeme (emetteur-recepteur) d'un obstacle.

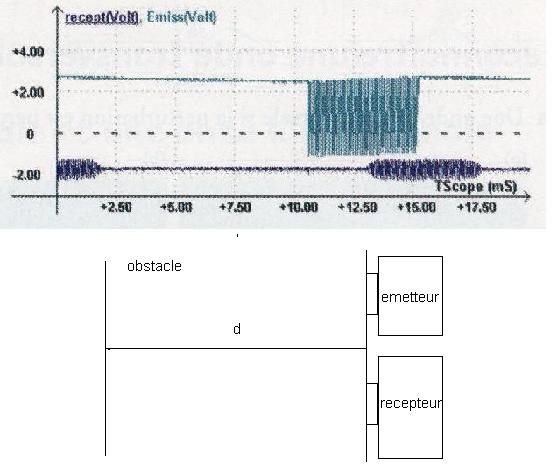

- Placer le systeme comme indiqué
- Relier l'emetteur et le recepteur au systeme d'acquisition
-effectuer l'acqisition
- Mesurer t séparant le debut du signal capté par le recepteur apres une reflexion sur l'obstacle

1- Que représente cette durée ?
2- Calculer d.

pour la 1 j'ai trouvé 0,9 ms qui représente le retard
pour la 2, j'ai fait d=vt= 340*2,25*10^-3= 0,765m

Pourriez-vous verifier ?

Merci

Exercice

up

up

up

up

Il me manque beaucoup d'informations pour pouvoir t'aider.

L'expérience est faite dans l'air ? dans l'eau ?
D'où sort le 0,9 ms ? Je ne comprends pas les traces sur l'écran de l'oscillo.
Qu'est-ce que 2,25.10^-3 ?
C'est quelle durée ?
