Pédale d'accelerateur
Bonjour à tous et merci pour laide

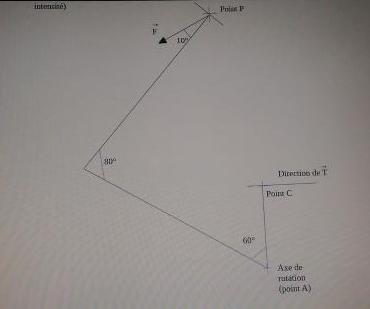

Voila le problème : il faut déterminer entièrement les forces T et R (force sur l'axe en A) par résolution graphique et récapituler tous les résultats dans un tableau de forces ( direction sens, point d'application et intensité) merci
Bonjour.
La pédale d'accélérateur est donc soumise à trois forces, la force exercée par le pied, la force
exercée sur le câble d'accélérateur et la réaction
de l'axe.
A l'équilibre, ces trois forces, doivent être...
-coplanaires
-concourantes
-de somme vectorielle nulle
Faites donc un schéma où ces trois conditions seront vérifiées et l'exercice sera quasi terminé !
A vous.
Coplanaire signifie qui appartient au même plan.
Ici, et la direction de
sont dans le plan de la figure, les trois forces appartiennent donc au plan delà figure.
Salut,
Attention quant même si tu pars du dessin mis sur le site.
Il y a des données redondantes ... mais non compatibles.
Celui qui a écrit la valeur de 10° pour l'angle en haut du dessin devait avoir une poussière dans l'oeil.
Et donc, va savoir si il faut partir de la direction de vecteur F dessiné ou bien de la valeur de 10° ...
