Salut

la masse dans un circuit sert à définir la référence des potentiels. Tu sais qu'une tension c'est une différence de potentiels. Bah la masse c'est la référence à partir de laquelle on calcule les autres potentiels dans le circuit.
Traditionnellement, on dit donc que la masse a un potentiel nul (0 Volt).

Distinguons deux cas : tes TP et la vie réelle.

dans tes TP, la masse correspond à la borne - de ton générateur. Tu n'as pas à la "placer" : elle existe là physiquement et ce n'est pas nécessaire de la placer sur tes schémas. Par contre il est bon de se rappeler qu'elle est là quand on travaille avec un oscillo par exemple ...

dans la vie réelle, la masse correspond en fait à ce qu'on appelle la Terre (tu sais le truc qu'on appelle prise de terre, mise à la terre, etc). Elle permet de sécuriser le circuit électrique de ta maison : tous les appareils électriques sont reliés au sol, ça permet d'éviter des problemes d'electrisation.

Merci bien, efpe !!
Une petite précision cependant : tu as écrit

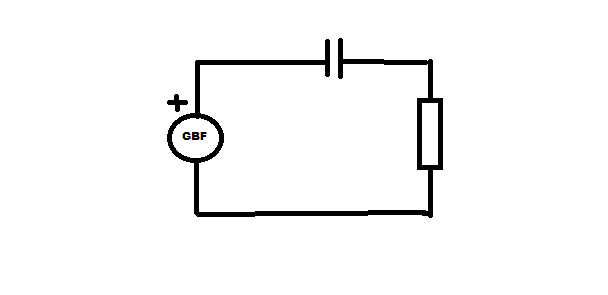

imagine que tu branches un GBF sur un dipole RC. Ton GBF aura naturellement une masse située à son pole négatif. Donc si tu branches un oscillo (qui a besoin d'une masse aussi), alors les deux masses seront forcément communes. Il faut y penser quand tu branches tes voies de l'oscillo

Je n'approndis pas pour ne pas paumer pavlina, cependant, il est plus que très scabreux d'assimiler la "masse" d'un circuit avec une mise à la Terre.

Ce sont deux notions très différentes.

Dans beaucoup d'applications industrielles, la masse des circuits n'est pas mise "à la Terre" ...
Pour des mesures à l'oscillo, on doit alors utiliser des mesures en différentiel ...
Mais ceci est très loin des applications dans les études Secondaires.

à efpe :
Donc la voie d'entrée “ - ” de l'oscillo doit "correspondre" au pôle “ - ” du générateur, c'est ça ?
Par ailleurs, quand est-ce que l'on a besoin de représenter la masse sur un schéma ? Il me semble (si les souvenirs qui refont soudain surface ne me trahissent pas) que c'est le cas par exemple si l'on est en présence d'un générateur de tension alternative...

à J-P :
Merci quand même, j'apprécie beaucoup d'entrevoir tout ce qui me dépasse !! =D

oui d'ailleurs si je me souviens bien, il faut relier la masse du générateur à la masse de l'oscillo, sinon tu vas avoir des trucs bizarres sur ton oscillo

je crois pas que ça soit obligatoire de la représenter sur le schéma mais ça peut être bien, surtout quand on a l'oscillo

D'accord-d'accord ! Merci
