Ondes
Bonjour ,
Je rencontre actuellement un problème sur la dernière question de mon exercice. Je ne comprends pas pourquoi la courbe est déplacée vers le bas et pourquoi elle monte. Comment peut-on le savoir?

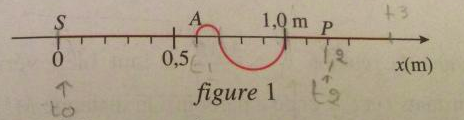

Une perturbation se propage le long d'une corde. On appelle front de l'onde le début de la perturbation. A la date t0=0,00 s il se situe au point S. A la date t1=0.20s l'allure de la corde est représentée ci-dessous :
1) Déterminer la célérité de cette onde:
v=5.0ms-1
2) Mesure la valeur de la distance SP:
SP=1.2m
3) Déterminer la date t2 à laquelle le front de l'onde atteindra le point P
t2=0.24s
4) Déterminer la date t3 à laquelle le point P sera à nouveau au repos
t3=0.3s
Et voici la question à laquelle je bloque :
5) Sans souci d'échelle représenter sur un graphique l'allure de l'élongation du point P en fonction du temps
Merci d'avance
** image supprimée **

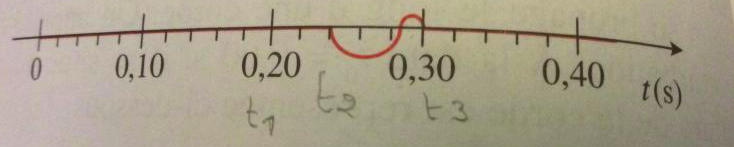

Je suis désolée mais pour la dernière figure ce n'est pas la bonne et je ne sais pas du tout cadrer
.
***image recadrée***
Bonjour,
J'ai pensé à ce raisonnement pour trouver l'allure de la courbe. Nous savons que la durée de la perturbation est de 0,08 secondes. On voit que l'allure de la courbe est de 1/4 positif et de 3/4 négatif. Alors peut-être qu'il faut procéder ainsi pour l'élongation en fonction du temps :
0.08*1/4= 0.02 positif
0.08*3/4=0.06 négatif
Qu'en pensez-vous?
Elongation du point P en fonction du temps :
Pour t ≤ 0,24s : Le point P n'a pas encore été atteint par l'onde. Il reste au repos
yP = 0
Pour 0,24 < t < 0,30s : Le point P descend, puis remonte jusqu'à sa position de repos
yP < 0
Pour t=0,30s : Le point P passe ( sans s'arrêter ! ) par sa position de repos.
yP = 0
Pour 0,30s < t < 0,32 s : Le point P monte, puis redescend jusqu'à sa position de repos.
yP > 0
Pour t ≥ 0,32s : L'onde est passée. Le point P reste au repos
yP = 0

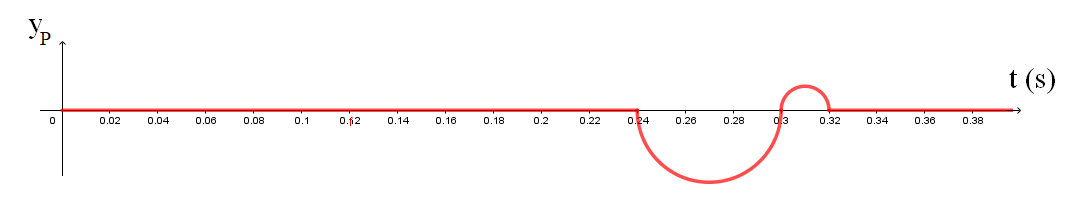

Graphiquement cela donne le résultat représenté ci-dessous ( et qui n'est pas exactement le même que celui exposé dans la correction de la question 5 )
