Bonsoir à tous.
J'espère que vous vous portez bien.
Je sollicite vos lumières au sujet de l'exercice suivant.
1. Déterminer les éléments Eth et Rth du modèle équivalent de thevenin aux bornes des points À et B (charge Rc déconnectée)
2. On charge ce dipole avec une résistance Rc=40 Ohms. Calculer l'intensité Ic du courant qui la traverse et la tension Uc à ses bornes

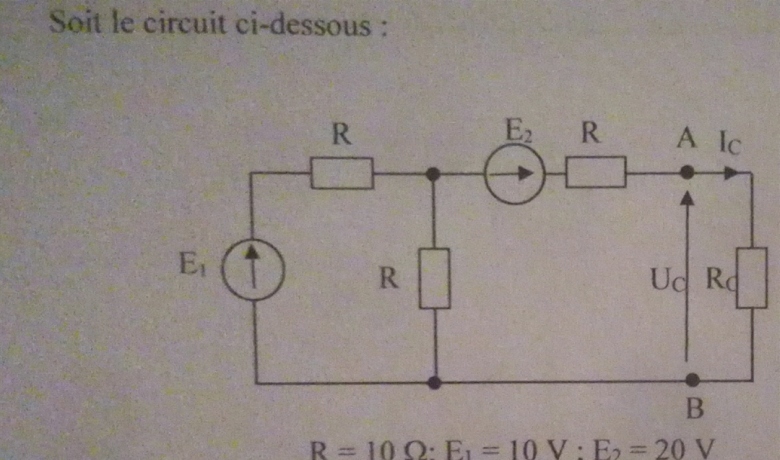

Le circuit est en Pj.
Cordialement
Merci pour vos retours'
Bonsoir
Deux méthodes sont possibles :
1° : Appliquer le théorème de Thévenin en déterminant séparément Rth et Eth

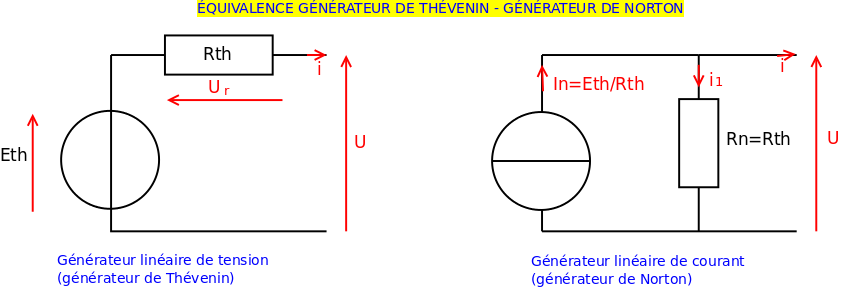

2° : une méthode qui demande moins de calculs : transformer le générateur {E1,R} de gauche en générateur de courant équivalent. Regrouper les deux résistances R qui apparaissent ainsi en parallèle puis revenir au générateur linéaire de tension équivalent. Le montage est alors équivalent à deux générateurs linéaires de tension en série : simplissime ! Petit rappel éventuellement utile sur l'équivalence entre générateur linéaire de tension et générateur linéaire de courant (équivalence Thévenin Norton)
Merci pour ta réponse Vanoise.

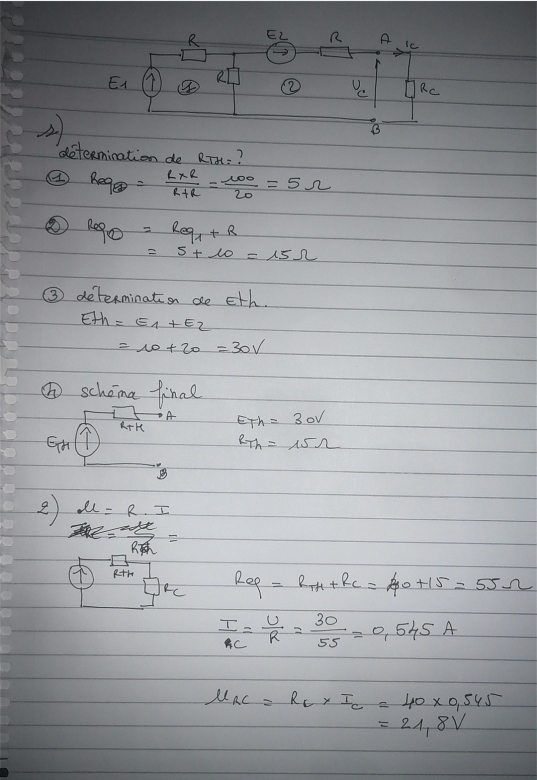

Trouvez vous les mêmes résultats que moi ?
J'ai appliqué loption 1 que vous suggériez.
Merci par avance.
Pour faciliter l'archivage, le règlement du forum demande de copier les solution dans l'éditeur de texte et non de les scanner sous forme d'images. Les scans sont réservés aux schémas et aux tableaux.
D'accord avec ta valeur de Rth, pas d'accord avec ta valeur de Eth.
Bonjour,
J'ai refait l'exercice.
Je trouve Rth = 5ohm
Eth= 25 v
Je déconnecte les bornes a et B et la charge.
Calcul de la req du circuit E1. Req = 100/20=5 ohms
Puisque que le circuit est ouvert en A la i=0 soit la résistance au borne de A est nulle.
J'obtiens Rth= 5 ohms
Calcul de Eth1.
Eth1=( R x eth1) / (2R) = 5 V
Désormais les deux générateurs sont en série. Eth = Eth1 + E2 = 5 + 20 = 25 V
Ic= Eth/Rth + Rc=25/(40+4)= 0,55 A
Rc = Rc x Ic = 40 x0, 55 = 22,22 ohms
Qu'en pensez vous.
Bonne journée
D'accord maintenant avec ta valeur de Eth mais erreur sur Rth. Regarde le schéma ci-dessous. Vue de l'ohmmètre () branchée à la place de la charge Rc, les deux résistances de gauche sont en parallèle et sont équivalente à une résistance R/2 en série avec l'autre résistance R :
Bonjour,
Je l'ai re re fait. J'ai vu mon erreur Rth.
Je l'ai refait en passant par Norton. Je ne sais pas lequel à la fin est le plus rapide.
Par contre j'ai un doute sur la valeur Ic ?
Merci
Bonsoir,
@ Krampish : il faut recopier tes pistes de réflexion en vertu de
