Microsope et Myopie

Posté par
Capucinae
22-12-09 à 15:40

Bonjour !

J'ai un exercice à réaliser et j'ai un gros doute. Je pense avoir faux mais je ne trouve pas mon erreur.

Pourriez-vous m'éclairer ?

J'ai un exercice classique. Il s'agit de la maquette d'un microscope avec deux lentilles L1 l'objectif et L2 l'oculaire.
On a un objet AB placé de telle façon que son image A1B1 par L1 soit dans le plan focal objet de L2 afin d'être ensuite rejeté à l'infini et donner l'image finale A2B2.

Tout ceci pour un individu quelconque.
C'est ensuite que ça se complique.

On image désormais que c'est un individu myope qui regarde dans le microscope. Il place l'oeil en F'2 (foyer principal image de L2). Sans accomoder, il voit l'image définitive A2B2 dans le cas où elle est à 50cm de F'2
Les questions sont :
L'image intermédiaire A1B1 doit-elle se former avant ou après le plan focal objet de L2 ?
Dans quel sens déplacer l'objet AB pour que l'oeil voie distinctement A2B2 ?
Justifier sans calcul.

Et là, je bloque.

Il me semble que pour diminuer la distance à laquelle se forme A2B2, il faudrait rapprocher l'image intermédiaire. Il faudrait donc que cette dernier se forme entre le plan focal objet de L2 et le centre optique de cette même lentille, non ?
Et pour que cette image soit plus proche de L2 qu'elle ne l'était avant, il faut également rapprocher AB du centre optique de L1.

Le problème c'est que je ne suis pas sûre que ce raisonnemment soit bien logique et valide

Pourriez-vous me dire si j'ai bon ? Et, le cas échéant, m'expliquer mon erreur ?

Merci par avance
Bonne journée à tous !

Posté par
shadowmiko Moderateur
re : Microsope et Myopie 22-12-09 à 19:08

Salut!

"Justifier sans calcul" ---> Dessin

Posté par
Capucinae
re : Microsope et Myopie 22-12-09 à 20:49

C'est ce que j'ai fait...

Ce qui ne m'a pas avancé, visiblement.
Donc?

Posté par
Capucinae
re : Microsope et Myopie 22-12-09 à 21:31

up svp !

Posté par
shadowmiko Moderateur
re : Microsope et Myopie 23-12-09 à 00:12

Citation :
Il me semble que pour diminuer la distance à laquelle se forme A2B2, il faudrait rapprocher l'image intermédiaire. Il faudrait donc que cette dernier se forme entre le plan focal objet de L2 et le centre optique de cette même lentille, non ?
Et pour que cette image soit plus proche de L2 qu'elle ne l'était avant, il faut également rapprocher AB du centre optique de L1.


Moi ça me paraît tout à fait plausible...

Posté par
ChateauDav
re : Microsope et Myopie 23-12-09 à 00:45

Il faut placer l'image A2B2 à 50cm de F'2.
A2B2 était à l'infini => il faut la rapprocher.

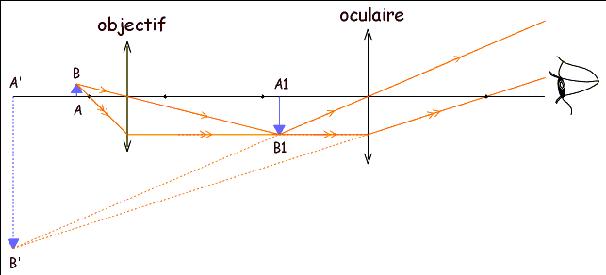

Avec un schéma :
Microsope et Myopie

On voit immédiatement qu'il faut que A1B1 soit plus proche de O2, donc après le plan focal objet de L2.

Pour faire celà, on voit clairement sur le schéma qu'il faut déplacer l'objet A0B0 vers la droite, c'est à dire le rapprocher de O1.

tu as juste

Posté par
shadowmiko Moderateur
re : Microsope et Myopie 23-12-09 à 14:31

Zoli schéma
