Méthodes de résolution des circuits
Bonsoir s'il vous plaît j'ai besoin d'aide

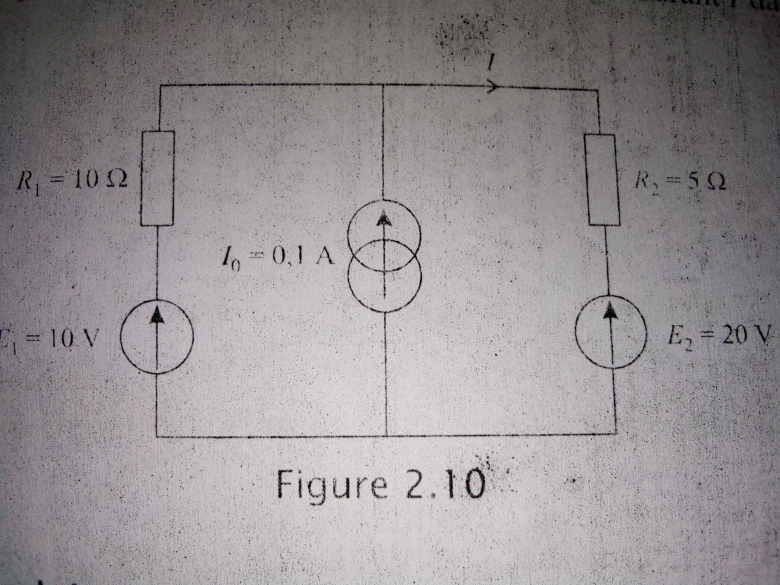

En fait sur ce circuit j'ai pu correcterment appliquer le théroème de superposition mais j'aimerais y appliquer thévenin(la dualité avec Norton vu qu'il y'a le générateur de courant) et Millman mais je n'arrive pas à appliquer ces deux méthodes.En fait c'est juste pour m'exercer sur différentes méthodes
Merci beaucoup de m'orienter.
En fait c'est pour déterminer l'intensité,j'ai réussi à le faire avec la superposition
Bonsoir
Compte tenu de tes interrogations, une méthode simple consiste à remplacer le générateur linéaire de tension (E1,R1) par son équivalent de Norton.
Tu pourras alors regrouper les deux générateurs de courant de façon à obtenir le générateur de Norton équivalent à (E1,R1) en parallèle avec Io. Ce générateur de norton peut être remplacé par son générateur de Thévenin équivalent ce qui te conduit à un circuit global ne comportant qu'une seule maille.Facile alors d'obtenir la valeur de I.
La méthode est connue sous le nom de "transformation Thévenin - Norton".
Et avec Millman c'est possible?
Oui bien sûr ! C'est même, à mon avis, la méthode la plus rapide ici. En une ligne, tu obtiens la tension U commune aux trois branches (selon mon calcul : U=17V) ; facile ensuite d'obtenir les intensités des courant traversant R1 et traversant R2.
PS : attention à la présence du générateur de courant dans l'application du théorème de Millman ; si nécessaire, tu peux consulter la fiche suivante :
Bonjour quand je clique sur le lien ça me ramène toujours sur notre discussion,je voulais justement savoir comment appliquer le théorème de Millman quand on a le générateur de courant
Bonjour quand je clique sur le lien ça me ramène toujours sur notre discussion,je voulais justement savoir comment appliquer le théorème de Millman quand on a le générateur de courant
moi quand je clique sur le doc, cela se passe sans problème
je te le mets sous forme de pdf
PDF - 1 Mo
**pdf mis à disposition par vanoise**
vanoise me dira si je dois l'enlever ensuite ou pas
Bonne journée
Bonjour mmalou
Aucun problème pour laisser le fichier .pdf
Quelques étudiants ont des difficultés à ouvrir les fichiers pdf. Je me demande si leur matériel informatique est bien configuré pour recevoir de tels fichiers...
Et s'il vous plaît est ce que avec les lois de kirchoff ça pourrait marcher,c'est à dire faire la loo des noeuds et des mailles,parceque j'ai essayé de faire la loi des mailles dans les deux mailles du circuit puis j'ai eu à remplacer des courants et tout mais ça ne marche pas.
Et en passant j'ai souvent un problème quant à la manière de compter les mailles,ce circuit a bien 02 mailles n'est ce pas?ou alors on pourrait dire trois mailles?
Sachant qu'une maille est un circuit fermé ne contenant pas de noeuds
Oui ! La tension U que peut fournir directement le théorème de Millman est bien la tension commune aux trois branches :
* le générateur de courant
* le générateur linéaire de tension (E2,R2)
* le générateur de tension (E1,R1).
L'expression de U est démontrée sur le document dont je t'ai indiqué la référence.
Concernant la loi des mailles : elle est toujours possibles avec la loi des noeuds mais ici : il faut se méfier : aucun renseignement n'est connu concernant la tension au bonne du générateur de courant à part le fait qu'il s'agit de la tension commune aux trois branches.

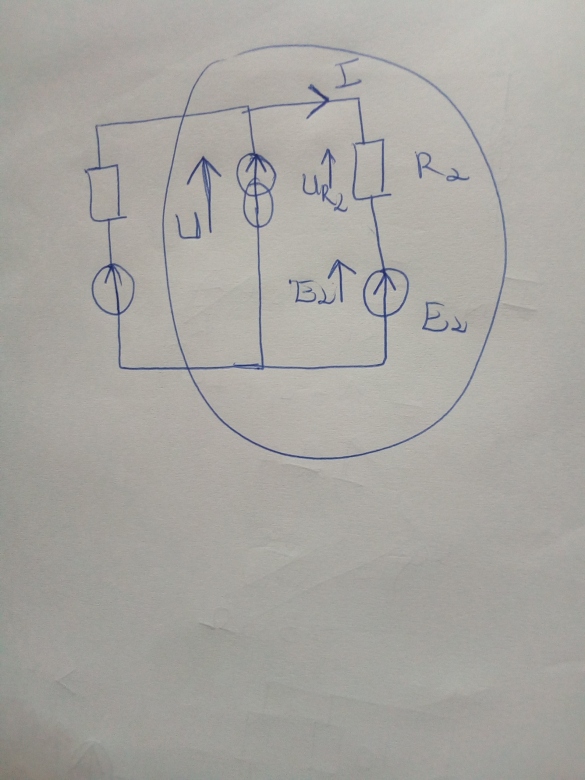

Le plus simple consiste à utiliser la méthode de Millman : on part de la loi des nœuds et on remplace chaque intensité par son expression déduite de la loi d'Ohm.En notant I1 l'intensité dans la branche de Gauche, celle-ci étant orientée dans le sens montant du schéma :
Après mise en facteur, cela conduit à l'expression que l'on aurait obtenu par application du théorème de Millman :
Une fois obtenue la valeur de U (17V) tu obtiens la valeur de I par la formule déjà écrite :
