Loi de Laplace
Bonjour !! J'espère que vous allez bien j'ai une préoccupation sur cette exercice svp aidez moi .

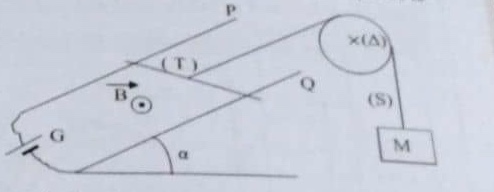

Le dispositif suivant a été mis sur pied par les élève de terminale scientifique dans le but de déterminer la valeur du champ magnétique uniforme qui règne entre les branche d'un aimant en U sur lesquels sont mentionnés les branche nord (N) et sud (S) ainsi que la nature du mouvement d'une tige conductrice (T) de masse (m) sur les raille inclinée lorsqu'elle est placée dans le champ magnétique de cette aiment.
Lorsque l'aiment est placé de tel sorte que la force qui dépend d'elle est opposé à la tension du fil, la tige (T) est alors maintenu en équilibre grâce à un solide (S) de masse (M) auquel il est relié par un fil inextensible de masse négligeable . Le conducteur (T) de résistance R=24 ohm est parcouru par un courant dont le générateur a une fem E=12v
Donnée : m=75g ; M=250g ; longueurs de la tige = 15cm ; g=9,8N/Kg angle avec l'horizontale = 30
Question: Prononce toi sur les caractéristiques Du champ magnétique dans cette expérience ainsi que la nature du mouvement de la tige
la FAQ du forum
moteur de recherche
page de choix du forum
fiches du site
Bonsoir !
Voici les recherches que j'ai fait mais je me suis bloqué au niveau du calcul de l'intensité du champ électromagnétique
Voici comment j'ai procédé :
J'ai appliqué la condition d'équilibre de la tige ;
F(ext) =0
Les force qui s'applique sur le solide sont F,P,T,R donc on a P+F+T+R=0
Sur l'axe des abscisses on a F-T=0
Or F=ILB et T=Mg( car le fil est inextensible)
d'où on a ILB=Mg donc B=Mg/IL . A ce niveau je ne sais pas comment faire pour calculer l'intensité car on ne l'a pas donné dans l'énoncé
Bonjour
C'est un peu plus compliqué que cela. La composante du poids de la tige parallèle aux rails intervient dans la condition d'équilibre.
Tu as intérêt à faire une figure dans un plan vertical contenant un des deux rails. Tous les vecteurs forces appartiennent à ce plan (tu peux remplacer les deux actions des deux rails par une force unique).
Question : Le vecteur est vertical ascendant ou perpendiculaire au plan des deux rails et orienté vers le haut ? Je pense qu'il s'agit de la deuxième hypothèse mais la figure n'est pas claire à ce propos.
