Le microscope.
Bonjour j'aurais besoin d'un peu d'aide svp...
L'objectif L1 de centre optique O1 de vergence C1=8
, devant lequel est placé l'objet AB perpendiculaire à l'axe optique de L1. A est sur l'axe optique.
L'oculaire L2 de centre optique O2 de vergence C2=3 dont l'axe optique est confondu avec celui de L1, placé devant l'oeil de l'observateur.
I]REALISATION D UN MICROSCOPE MODELISE
On positionne l'objectif à 15 cm de l'objet.
1) ecrire la relation de conjugaison des lentilles minces.
2) en déduir la position de A', image de A par la lentille L1. Quelle est la valeur numérique de O1A' ?
3) A'B' est elle une image réelle ou virtuelle ? L'image est elle renversée ou non ?
4) Determiner le grandissement de l'objectif
.
A'B' est un objet pour L2
5) Calculer la position de A''. A''B'' est elle une image réelle ou virtuelle ? L'image est elle renversée ou non ? Determiner le grandissement de l'oculaire .
6) quel est l'intervalle optique du microscope modélisé soit
=F'1F2
7) determiner par le calcul le grandissement de ce microscope schématisé : =(A''B'')/(AB).
Grossissement: G=
'/.
' est l'angle sous lequel on voit l'image A''B'' lorsque l'oeil est placé au foyer image de l'oculaire.
c'est l'angle sous lequel on voit l'objet AB d'un point 0 situé à une distance : Dpp=25 cm (ponctum proximum de l'oeil) de A.
9) Determiner les expressions, en fonction de AB, de ', puis la valeur numérique G du microscope.
10) construir le cercle oculaire, par le calcul en déduire sa position.
VOICI MES REPONSES : (p.s: pouvez vous me dire par la même ocasion si elles sont bonnes)
2) O1A'=75 cm
3) virtuelle et renversée
4) =-5
5) O2A''= 64 cm
=-1
6) =0.99 soit environ 1 m
7) =5
9) pas faite
10) pas faite
Bonjour,
Oui, pour la deuxième question
Non pour la troisième
Oui pour la quatrième
Il me manque des éléments de l'énoncé pour vérifier la cinquième question et les suivantes. Tu n'as pas dû tout recopier.
Je te signale qu'il y a de nombreux topics sur le microscope dans le forum.
Exemple de topic avec résumé d'optique pour la loupe et le microscope :
Optique - Loupe- puissance commerciale
Et il y en a d'autres !
Tu n'as pas corrigé ta réponse à la troisième question.
Avec un oculaire à 1,6 m de l'objet, tes réponses aux questions 5, 6 et 7 sont bonnes.
Lorsqu'on met l'œil au foyer image de l'oculaire... on ne voit rien de net ! L'oculaire ici donne une image réelle à une distance de l'oculaire environ double de la distance focale de l'oculaire...
Ce n'est pas un fonctionnement normal d'un microscope ; on utilise une telle configuration pour faire de la microphotographie.
Je suis désolé. Il y a quelque chose qui ne colle pas dans ton énoncé.
Oui désolé ; pour la question 3) l'image A'B' est réelle et renversée.
Sinon pour les donnés, j'ai bien vérifié, elles sont bonnes si tu veux je peux mettre le polycopier comme image...
D'accord pour la réponse à la question 3
Non, surtout pas ; je te fais confiance. Les images sont reservées aux schémas, figures, tableaux... mais il est interdit de poster les énoncés.

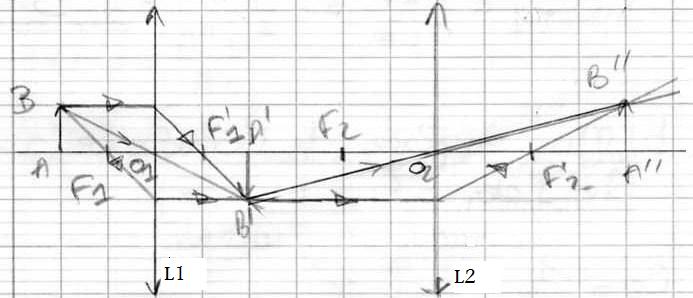

sinon j'en ai prifité pour faire un schéma, peut tu me dire si il est correcte ?
p.s. Il n'est pa à l'échelle.
Oui, ce schéma est correct.
Il faut dans la mesure du possible faire des schémas à l'échelle en optique géométrique ; en utilisant d'ailleurs deux échelles différentes. Une pour l'axe optique et une autre, en général beaucoup plus grande, pour l'axe perpendiculaire à l'axe optique (lentilles, objet, images...)
Je reste étonné par ce modèle de microscope qui forme une image réelle et non pas (comme habituellement pour un microscope optique dans la plupart des cas) une image virtuelle. Je répète : on utilise un tel montage pour la microphotographie ; mais il me semble que l'énoncé aurait pu le dire clairement. La correction m'intéresse...
Je t'en prie et à une prochaine fois !
