Hello

Pourrais tu "faire un schéma"?  Définir ce qu'est i, i'? Le mode de fonctionnement de ton GBF

De manière très qualitative et générale: il se crée aux borne de l'inductance une fem qui s'oppose aux variations du courant qui la traverse.

bonsoir ,
i assurée par le générateur de tension U et i' ce courant venant de la bobine  lors de la rupture.
est -ce- qu'il a le sens de i venant du générateur pendant l'établissement ou sens contraire. si c'est le même sens je comprends le comportement de la diode à l'annulation du courant si c'est le sens contraire je ne comprends pas comment une diode peut passer le courant dans le sens bloquant.
Merci encore

si je réfléchis bien la bobine empêche l'échelon d'intensité ,de I(max .) à 0 (A)  le courant baises d'une manière continue jusqu à s'annuler au temps t=5L/R ( la convention) et si c'est comme cela , la diode sera traversée dans le sens passant son anode  acquis un potentiel <  à la place du pôle négatif du générateur qui avait le potentiel négatif le plus faible.
je crois.
Merci de me corriger.

pardon le courant baisse(un lapsus)

Je pense que tu as compris même si après plusieurs relectures je ne comprends toujours pas "la diode sera traversée dans le sens passant son anode  acquis un potentiel <  à la place du pôle négatif du générateur qui avait le potentiel négatif le plus faible"

Appelons t₁ l'instant où l'on ouvre l'interrupteur, peux tu représenter ou décrire le profil du courant qui après  t₁₊ va traverser la résistance R?

Bonjour ,
le courant va poursuivre le même sens qu'il avait pendant l'établissement; c'est parce qu' elle s'oppose à sa rupture donc empêche son annulation d'une manière discontinue , pour cela l'énergie emmagasinée pendant l'établissement (I_max ) reprend le même sens jusqu'à se dissiper dans le circuit par effet joule progressivement ( I_maxe^-at  et (a=R/L).
à propos de ma phrase  que vous n'avez pas acceptée c'est une idée ; comment je l'ai construite:  j'ai dit pendant l'établissement il y avait 2 mailles , générateur et diode d'une part puis une deuxième maille branchée aux bornes de la diode (branchée dans le sens bloquant au générateur)avec L et R en série; je me suis dit quand l'interrupteur  était fermé  la diode ne pourrait  pas recevoir de courant i venant de R branchée après L même que c'est dans son sens passant j'ai essayé de trouver une explication à cela je n'ai trouvé que : la borne anode de la diode a un V_A  > V_N générateur tout cela pendant  le régime transitoire et permanent à l'établissement du courant.
voilà , comment j'ai raisonné.
merci et pardon d'être long . et merci encore

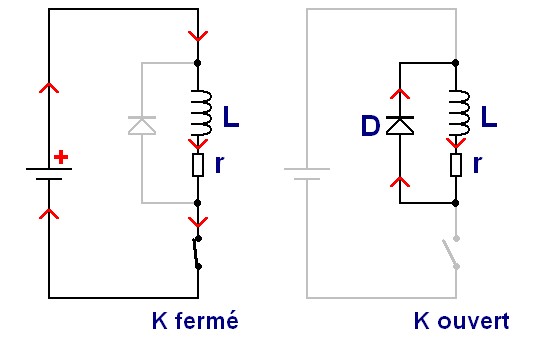

enfin je suis arrivé à me procurer deux images du circuit en question,
je voudrais savoir pourquoi le courant ne traverse pas la diode dans son sens passant pendant que K est fermé et va directement au pôle négatif du générateur.
merci .

je pense que c'est parce que son coté cathode est relié au pôle positif donc ce n'est pas possible de revenir en arrière le courant électrique est comme l'eau va du haut vers le bas ; pour notre cas n'a le choix que d'aller vers le pôle négatif du générateur qui a le potentiel le plus faible.
merci et voudrais me corriger.

Hello Bush

1/ Bravo, il semble que tu veuilles aller au fond tu sujet

2/ "à propos de ma phrase  que vous n'avez pas acceptée"   j'accepte tout sauf les propos désobligeants   on en est loin

Tu as compris je pense:

1/ le fait que l'inductance crée une fem égale à - L.di/dt   ( le moins a toute son importance)
2/ que l'effet (la fem) ne peut avoir de conséquence supérieure à la cause (fem vs ouverture/fermeture circuit)

J'essaie de trouver un peu de temps ce we (un peu à la bourre) pour structurer une réponse plus quantitative maintenant que tu as fourni un schéma
Tout autre ilien(ne) bien sur invité(e) à prendre le relais

merci et merci pour les encouragements exprimés  par des smileys applaudissements.
merci encore.
le signe (-) devant la formule de la tension aux bornes de la bobine idéale signifie que  cette tension U_L s'oppose aux variations brutes du courant dans le circuit dont elle appartient.

Tout à fait, à l'ouverture de K  di/dt <0 , donc la force électromotrice aux bornes de la bobine "induit" un courant dans la boucle (inductance, résistance, diode) dans le sens passant de la diode.

On a bon

merci de votre générosité . Et très bonnes fêtes de fin d'année.

Bonjour
je reviens à la bobine et  la tension à ses bornes pendant l'établissement du courant:
si (encore) j'ai bien compris, U_L=-L , l'auto-induction à t=0 ,U_L=E mais crée un courant induit i_i  dont le sens est contraire à celui du générateur et la somme algébrique des deux courants avec une supériorité du +i provenant du générateur , (la fonction i(t) est continue ) en même temps et plus la bobine emmagasine de l'énergie (magnétique) plus U_L baise et ce courant induit baisse par conséquent  et i du générateur tend vers( E/R).
à l'annulation du courant la polarité de la bobine s'inverse ce qui va vider l'énergie magnétique et supplée au générateur et i_i prend le sens inverse donc celui qui avait le courant du générateur pendant l'établissement mais d'intensité plus faible
et pendant une durée brève suffisante pour vider l'énérgie  magnétique emmagasinée précédemment.
Merci de me dire si j'ai compris mon sujet.
merci encore.

Hello Bush

Je ne doute pas que tu ais compris

La mise sous tension, déclenche la mise en mouvement des porteurs de charges dans le circuit.
La bobine impose la continuité du courant électrique ainsi créé  (à t=0+,  i=0) donc la tension aux bornes de R est nulle et la tension aux bornes de la bobine vaut E (ou -E en fait, je te laisse cogiter). L'apparition d'un courant (d'intensité croissante) dans la bobine provoque l'apparition d'un champ magnétique et en conséquence d'un courant auto induit s'opposant à sa cause. Durant cette phase, la bobine emmagasine une énergie magnétique qui sera restituée à l'ouverture de l'interrupteur

bonjour
   Et c'est le comble pour moi merci vous m'avez très bien encadré pour cette notion d'auto-induction.
Merci et joyeux Noël.
à  propos de E ( -E)( pour moi loi de LENZ).
Merci beaucoup de votre gentillesse.
