Bonjour,

L'expression de la dimension de la tache est ,  avec , le demi-angle d'ouverture du faisceau en sortie de lentille, autrement dit , si f' est la distance focale de la lentille et R le rayon du faisceau laser à l'entrée de la lentille.
Si on augmente la distance focale, on voit que le diamètre de la tache augmente.

Remarque : "le stockage d'informations d'un CD est limité par la taille du diamètre du faisceau", taille de la tache plus exactement, on voit que l'on a intérêt à avoir un faisceau large à l'entrée de la lentille.

Merci, mais je ne comprends toujours pas.
La lentille, de ce que j'ai compris, réduit le diamètre du rayon, alors pourquoi le fait d'augmenter la distance lentille/disque augmenterait le diamètre de la tâche ? Cela devrait réduire celui-ci puisque la lentille fait "converger" les rayons.

Bonjour,
J'apprends en ce moment même que la stockage d'informations d'un CD est limité par la taille du diamètre du faisceau, lui-même limité par le phénomène de diffraction du laser. On utilise donc (avec le Blu-ray) un laser de longueur d'onde plus faible pour pouvoir, une fois passé dans la lentille, obtenir un diamètre du spot plus petit. Il est donc précisé que la distance lentille/disque peut donc être plus faible dans le cas du Blu-ray.
La lentille de ce que j'ai compris fait converger le laser en un point. Or c'est contradictoire avec le fait que si l'on augmente la distance focale, alors le diamètre de la tâche augmente. Quel phénomène est à l'origine de cela ?
Merci.

*** message déplacé ***

Il y a deux niveaux :
- optique géométrique : la lentille fait converger le faisceau en un point.
- diffraction : le résultat précédent est approché, il faut faire intervenir la diffraction ce qui en terminale est un peu compliqué, on est amené à raisonner en formule.

Par diffraction un faisceau "parallèle" de diamètre d diverge en fait d'un angle , vous l'avez peut être vu. Cette divergence fait que le faisceau s'élargit au bout de D de et ici on est au foyer D=f', soit diamètre de la tache = . On voit bien que le diamètre augmente avec la focale.

Cela signifie que la lentille fait à la fois diverger et converger le rayons ?

Bonjour à vous deux,

@Flo0611 : tu n'es pas un nouveau membre, le multi-post est toujours interdit sur le forum :

extrait de la FAQ du forum :

Q03 - Pourquoi ne faut-il pas faire du ''multi-post'' ?

Pour de nombreuses raisons.

Pour mémoire, le multi-post consiste à reposer une même question dans un sujet différent , ou à poser des questions successives d'un même problème dans des sujets différents.

De même, une demande identique sur plusieurs sites sera considérée comme un multipost et la discussion pourra être fermée par un modérateur.

Etant donné tous les désagréments créés par le multi-post, le non-respect de cette règle entraînera votre exclusion temporaire ou définitive du forum !

Voici maintenant quelques raisons qui font que nous combattons avec autant d'ardeur le multi-post (et ses adeptes ) :

• La perte de temps pour les modérateurs qui consacrent leur temps bénévolement pour garantir la qualité des sujets et des échanges sur le forum.

• Le respect du travail des correcteurs qui consacrent leur temps bénévolement pour aider ceux qui sollicitent de l'aide.

• La lisibilité du forum de manière à ce qu'un sujet ayant déjà reçu de l'aide soit facilement identifié et qu'un sujet n'en ayant pas encore reçu puisse à son tour en recevoir.

Rappelez-vous une nouvelle fois la règle d'or du forum :
1 sujet créé = 1 problème

Pourriez-vous être plus précis et nous dire d'où vient le donc de la phrase "la distance lentille/disque peut donc être plus faible dans le cas du Blu-ray."

Les focales courtes augmentent l'angle entre l'axe optique et les rayons extrèmes, ce qui pose des problèmes de déformations de l'image (ici du "spot"), on est passé du CD au blue-ray d'un simple lentille à un doublet de lentilles, je suppose pour régler ce genre de problème.

Je ne sais pas justement, je présentais seulement ce que je pensais avoir compris.

Je ne comprends en fait pas du tout pourquoi nous devons utiliser des lasers à la longueur d'onde plus faible. En observant les schémas explicatifs qui présentent le laser sortant de la diode, la lentille convergente et la tâche du rayon arrivant sur le disque. Il semble clair que si l'on éloignait un peu plus la lentille du disque, alors le rayon serait davantage convergé donc plus petit, donc plus de capacité de stockage.

Bonjour,

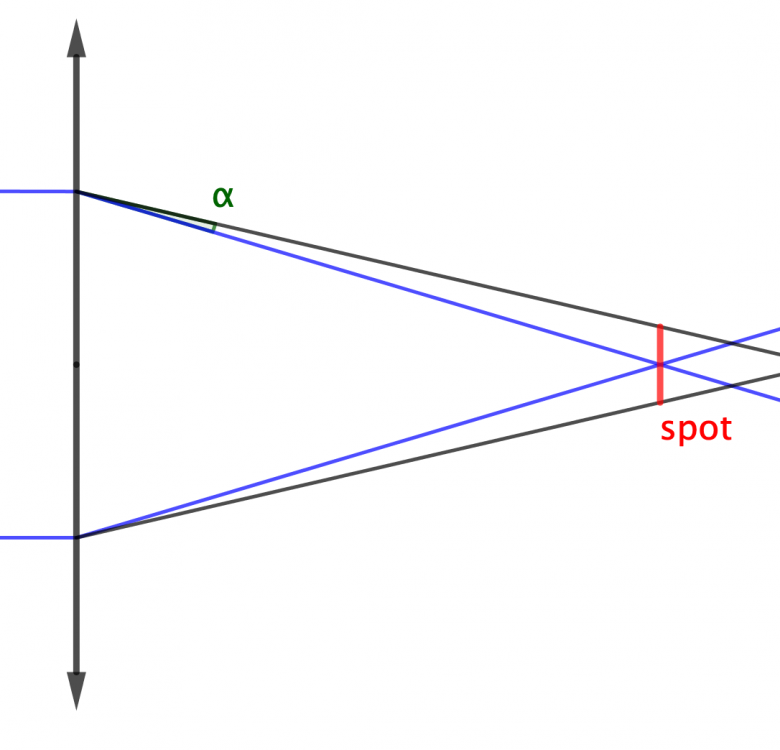

Avec un dessin (très approximatif !)

Le faisceau "géométrique" arrive parallèle, converge au foyer en un point (lignes bleues).
La diffraction fait que le faisceau s'élargit de proportionnel à (lignes noires).
Donc la diffraction fait que si on éloigne la lentille (focale plus grande), le spot est plus large.
Et la diffraction fait que si on augmente , augmente et donc le spot est plus large.

Je comprends, merci beaucoup !
Bonne journée.
