forces

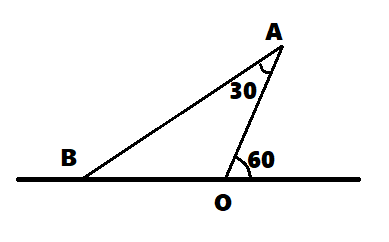

Un poteau OA mobile autour d'un axe Delta passant par O est maintenu en equilibre par un cable AB. L'axe Delta est normal au plan de la figure. Le poids du poteau est P=500N et s'applique au milieu de OA. On donne OA=4m.
LA REACTION DE L'AXE A POUR NORME:
a) 0
b) 470 N
c) 661 N
d) 809 N
e) 250 N
j'ai eu 250 N mais je n'ai pas utilisé les angles et je pense que c'est faux.
Le poteau est soumis à 3 forces :
Son poids
La tension du câble
La réaction de l'axe
La condition d'équilibre du centre de gravité du poteau obéit à
La condition de non rotation du poteau obéit à :
En appliquant successivement la condition de non rotation et ensuite la condition d'équilibre du centre de gravité on obtient la valeur de T, puis celle de R qui effectivement n'est pas celle que tu as trouvée.
