Bonjour svp j'ai besoin d'une aide sur un exercice
Enonce:
On considere deux conducteurs rectilignes paralleles et de longueurs infinie.les conducteurs sont parcouru par des courants d'intensité I1 et I2
Question:
1) on alimente simultanement les deux conducteurs.l'aiguille devie dans le meme sens de 25 et 42 degré pour les deux cas [ soit I1 et I2 snt de meme sens soit de sens contraire] on donne d=50cm
La resultante du champ crée est le point O,milieu de [O1O2]
Comment calculer I1 et I2??? Svp

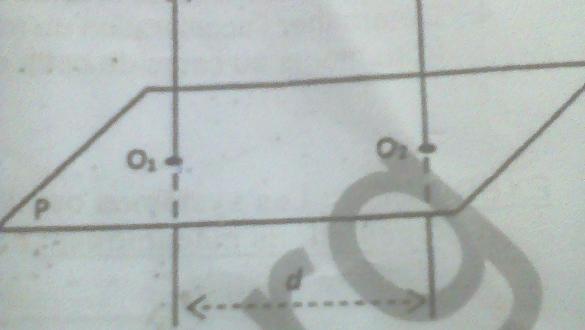

Je vous joint la figure ci dessous
Bonjour,
Ton énoncé est incomplet.
Tu devrais le poster dans son intégralité et indiquer conformément au règlement de ce forum où tu en es de tes recherches pour résoudre la question posée.
Bonjour
Voici l'enoncé au complet
On considere deux conducteurs rectilignes paralleles et de longueur infinie.la figure ( deja envoyé) represente les deux conducteurs ainsi qu'un plan P qui leur est perpendiculaire.
Les deux conducteurs sont parcourus par des courants I1 et I2.l'axe O1O2 est contenu dans le plan du meridien magnetiques
La question me derange est la meme posé dans message precedent, aufait je n'arrive pas dbr a represente l'orientation de l'aiguille et ensuite j'ia un pb sur la formunle que je dois utilisé,j'ai pourtant pu exprimer la resultante du champ magnetique dans les deux cas
Merci bien
Ton énoncé est encore incomplet.
En particulier on y parle d'une aiguille (dont il n'était même pas question dans ton précédent message) sans rien savoir de sa position par rapport aux deux conducteurs.
bonsoir monsieur
Voici l'enoncé au complet
On considere deux conducteurs rectilignes paralleles et de longueur infinie.la figure ( deja envoyé) represente les deux conducteurs ainsi qu'un plan P qui leur est perpendiculaire.
Les deux conducteurs sont parcourus par des courants I1 et I2.l'axe O1O2 est contenu dans le plan du meridien magnetiques.
1-representer le sens du courant dans chaque conducteur suivant les cas suivant
a- i1 et i2 ont le meme sens
b- i1 et i2 ont le sens contraire
2- etablir l expression de l intensite du champ magnetique resultant en o milieu de o1o2
3- une aiguille aimante mobile sur pivot est positionne en o
a- preciser sa direction en absence de courant
b-on alimente simultanement les deux conducteurs.l'aiguille devie dans le meme sens de 25 et 42 degré pour les deux cas [ soit I1 et I2 snt de meme sens soit de sens contraire] on donne d=50cm
mes reponses
pour la question 2
premier cas; i1 et i2 de meme sens, je trouve b=4pix10^moins 7[i1 moins i2]
deuxieme cas i1 et i2 de sens contraire je trouve b=4pix10^moins 7 [ i1 plus i2]
la question 3 me depasse
svp excuse ma maldresse dans mes messages
Question 2 :
Tes résultats sont à revoir.
La valeur B du champ magnétique engendré en un point M situé à la distance " x " d'un fil de longueur infinie parcouru par un courant d'intensité I est donné par la relation :
Remarque :
La question 3 nécessite de connaître la valeur de la composante du champ magnétique terrestre. Si cette valeur ne figure pas dans l'énoncé il te faudra la rechercher dans ton cours (ou ailleurs)
Ok Monsieur,et svp comment je fais ensuite pour trouver i1 et i2? a mon avis j'obtiendrai un systeme sais pas trop
Merci bien
Question 3 :
Tu dois trouver 2 inconnues, il te faudra donc 2 équations.
Une équation correspond à un passage des courants dans le même sens, l'autre équation à un passage des courants en sens inverse l'un de l'autre.
Je te conseille de faire deux schémas distincts :
Un premier schéma concernant le cas ou I1 = I2 = 0
Ce schéma représentera au point O la composante horizontale du champ magnétique terrestre et l'aiguille aimantée.
Un deuxième schéma concernant le cas ou les deux conducteurs sont parcourus par les courants (soit de même sens, soit de sens contraires)
Ce schéma représentera en O en plus de la composante horizontale du champ magnétique terrestre, les champs créés par les conducteurs, la résultante des trois champs et la nouvelle position de l'aiguille aimantée.
Il te restera alors à exploiter le deuxième schéma pour écrire les deux équations nécessaires pour répondre à la question posée.
