Filtre passif
Posté par Krampish
Bonjour

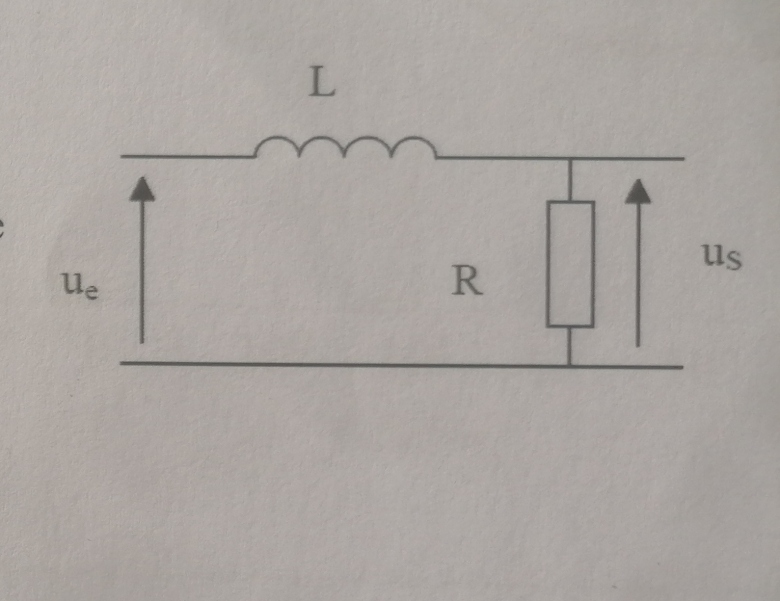

1. Établir la fonction de transfert der cer filtre tel que T1(jw) =T0 / 1 +jw/w0
Donner la valeur de T0 et w0.
2. Quel est le gain en dB du filtre quand w tend vers 0?
Quel est le type de filtre?
3.
On a R=1kohm L=10 mH. Calculer w0
Veuillez trouver mes réponses. J'ai des doutes.
1.
T1(jw) = Vs_ / Ve_ = R/R+jLw=R(1)/R(1+jLw/R)= 1/(1+jLw/R)
Déterminer w0
w/w0 =Lw/R
w0= R/L
T0= 1
2. Quand w tend vers 0.
T1 tend vers 1
Donc 20log 1 = 0.
J'en déduis que le filtre est un filtre passe bas.
3.
W0= R/L= 10^5
