Filtre analogique calcul du condensateur
Posté par Miriie
Bonjour,

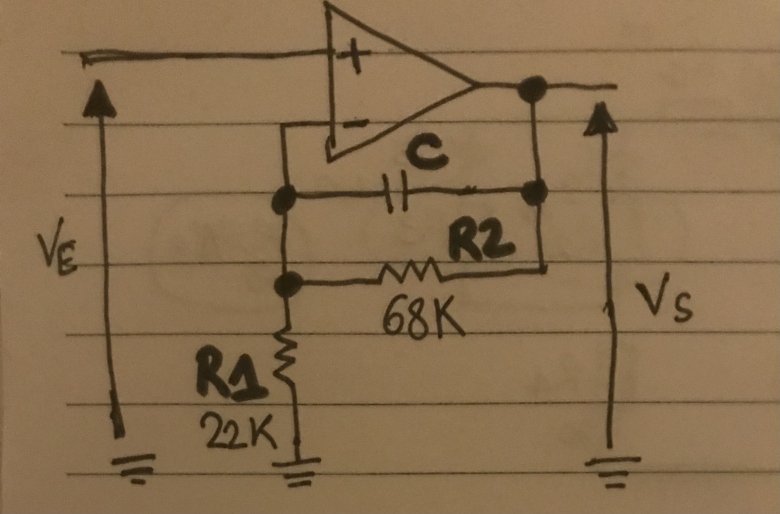

Dans un exercice il m'est demandé de calculer le condensateur C d'un Aop parfait, fonctionnant en régime linéaire. Il s'agit du circuit Bass boots ci dessous. Je dois calculer C afin obtenir f2 = w2/2pi = 100Hz et
f1= w1/2pi 400Hz. Car en effet la fonction de transfert du montage peut s'écrire (Ao) * 1+j *w/w1 divisé par 1+j *w/w2. Il s'agit d'un exercice corrigé je n'ai compris pourquoi c= 23,4nf Pourriez vous m'expliquer s'il vous plait ?
Bonjour
Tu peux commencer par calculer l'impédance complexe Z2 équivalente à R2 en parallèle avec C. Cela va te ramener à un montage amplificateur inverseur. l'expression de H en fonction de R1 et Z2 est très simple.
