Exercice sur l'énergie électrique
Bonjour , je suis en terminale j'ai cette exercice à faire en physique et je suis perdue vraiment perdu j'arrive pas à répondre au questions , j'aurais besoin qu'on m'aide s'il vous plait
Merci beaucoup d'avance
Énoncé :
EXERCICE 1 : Tracé et exploitation de la caractéristique d'une pile

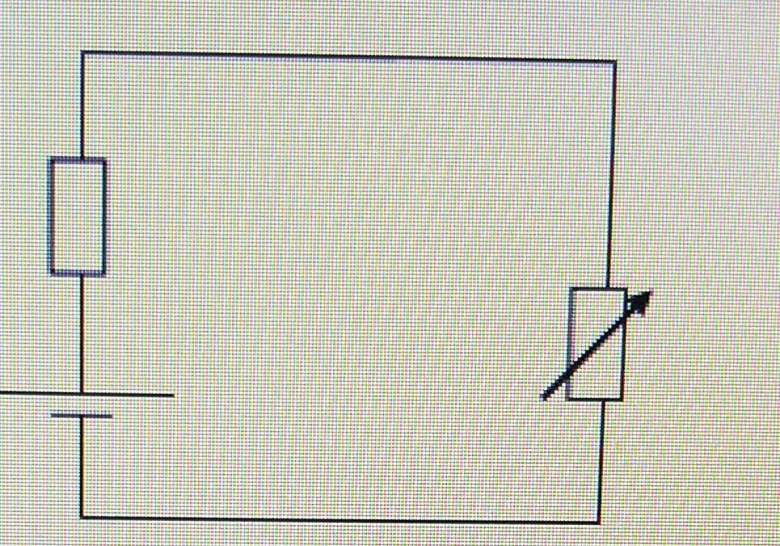

1. Reproduire et compléter le schéma ci-dessous pour que le montage permette de tracer la caractéristique du
générateur.
2. Tracer la caractéristique du générateur sur votre calculatrice ou sur un ordinateur en utilisant les données du
document 1.
3. Appliquer une modélisation linéaire. Noter l'équation de la droite obtenue ainsi que le coefficient de
corrélation.
4. Le modèle du dipôle actif est-il valable ? Justifier.
5. Si oui, quelles sont les valeurs de la force électromotrice E et de la résistance interne r de cette pile ?
6. Compléter le tableau du document 1avec les valeurs de la puissance fournie par la batterie. Commenter vos
Bonjour
1° : Il s'agit de mesurer simultanément la tension aux bornes de la pile et son intensité. Il faut donc utiliser un voltmètre et un ampèremètre. Commence par les insérer dans ton schéma que tu pourras ensuite scanner et poster sur le forum.
2° : ta as sans doute un tableau de mesures : peux-tu le scanner ainsi que la courbe correspondante ?
3° : les points expérimentaux sont sensiblement alignés. Trace la droite moyenne et détermine son équation U=f(I)...
Bonjour, j'ai essayé de faire ceci , c'est bon ou pas du tout ?
1) ampèremètre en série + voltmètre en dérivation sur la résistance variable de charge.

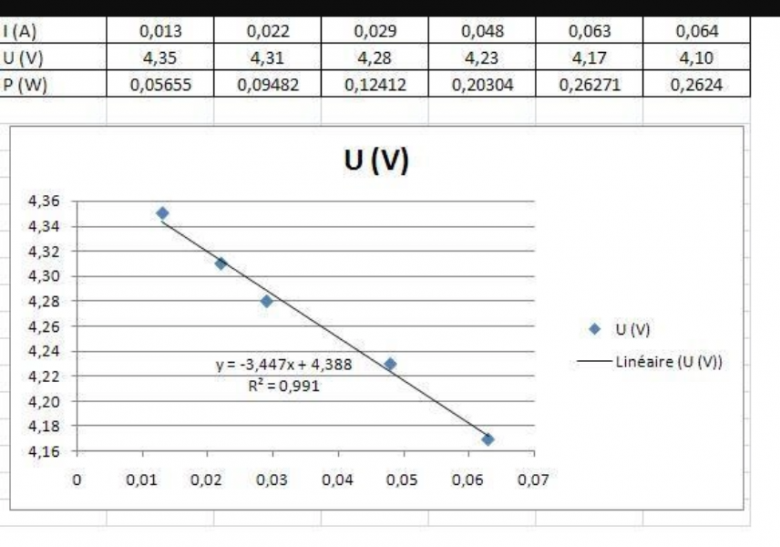

2) ci-joint
3) En supprimant le dernier point de mesure car alors le dipôle est en surcharge (I chute brusquement), on obtient :
U = -3,447 x I + 4,388
avec R² = 0,991
4) oui car R² ∈ [0,5 ; 1]
5) E = 4,388 V
et r = 3,447 Ω
6) ci-joint
Point de fonctionnement optimal :
Pmax ≈ 262 mW pour I ≈ 63 mA
Les réponses aux 5 premières questions me semblent correctes.
Je n'ai pas l'énoncé de la question 6. Peut-être s'agit-il de vérifier que la puissance reçue par la charge (puissance utile) est maximale quand la résistance de la charge est égale à la résistance interne de la pile.
On voit bien que les points expérimentaux ne sont pas tout à fait alignés. Un très bon modèle correspondrait à un carré du coefficient de régression au moins égal à 0,999. En particulier l'avant dernier point n'est pas tout à fait sur la droite moyenne ; l'écart de puissance entre les deux dernières mesures n'est pas suffisamment significatif pour qu'on puisse parler de maximum de puissance en ce point.
Comme expliqué dans mon message précédent, il existe bien un maximum de puissance mais il est obtenu lorsque la résistance de charge est égale à la résistance interne. Je te laisse vérifier que cela correspond à :
U=E/2=2,19V ; I=E/(2r)=0,636A ; P=1,40W
Les mesures sont très éloignées de cette situation !
Ici, tu peux simplement constater que la puissance augmente en fonction de I.
D'accord merci , vous pourriez m'aider sur le second exercice s'il vous plait ?
J'ai créé un autre sujets dite moi comment faire c'est les celle questions que je n'arrive pas à faire !
Je ne pense pas que cela soit à ton programme. J'ai évoqué l'existence de ce maximum juste pour te faire comprendre qu'un tel maximum n'existe pas pour I=63mA.
