bonjour à tous,
j'ai un exercice à faire sur le microscope et j'ai bcp de mal a le faire, étant donné que je n'ai quasiment aucun cours sur cette partie , en voici l'énoncé :
On modélise un microscope à l'aide de 2 lentilles minces convergeantes :
- l'objectif (L 1) de centre optique O1 ,de foyer objet F1 et de foyer image F1' , de distance focale F1'=2,0cm
- l'objectif L2 de centre optique O2, de foyer objet F2 et de foyer image F2' , de distance focale F2'=4,0cm
Les 2 lentilles ont le même axe optique et O1O2= 14,0cm
Un objet plan [AB] perpendiculaire à l'axe optique est placé en avant de la lentille L 1. Le point A de l'objet appartient à l'axe optique. La lentille L 1 donne de l'objet [AB] une image [A1B1]
Pour ne pas fatiguer l'oeil, l'image définitive doit se former à l'infini. Les lentilles L 1 et L 2 étant fixes l'une par rapport à l'autre, il est donc nécesssaire de trouver la position de l'objet permettant de faire une boservation dans ces conditions.
1°)
a/ justifier, à partir d'une relation de conjugaison, le fait que l'image intermédiaire se forme nécessairement au niveau du foyer objet de l'oculaire. On appelera [A2B2] l'image définitive.
b/
-Sur un 1er schéma, à l'échelle 1 selon l'axe optique et sans souci d'échelle pour la taille de l'objet [A1B1], représenter l'oculaire et placer ses foyers F2 et F2'
- construire la marche du faisceau lumineux délimité par les 2 rayons lumineux particuliers : le rayon issu de de B1 passant par le centre optique et le rayon issu de B1 parallèle à l'axe optique
- indiquer l'image définitive de [A2B2]
2°)
a/
- Sur un 2eme schéma, représenter l'objectif avec ses foyers objets F1 et image F1', ainsi que l'image intermédiaire [A1B1] qui est représentée sans souci d'échelle
- Construire l'objet [AB]
b/ Définir le grandissement yob de l'objectif. Montrer, en utilisant la construction graphique, qu'il est de l'ordre de - 4.
Merci d'avance à ceux qui m'aide =)
est ce que l'objet AB est placé a l'infini?

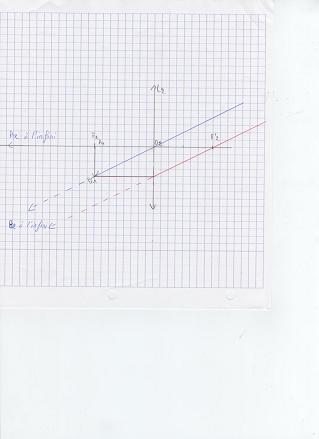

1) b. le rayon rouge étant celui // a l'axe optique et le bleu celui passant par le centre optique : a2 se trouve a l'infini sur l'axe optique vers la gauche et b2 dans le prolongement des rayons issus de b1

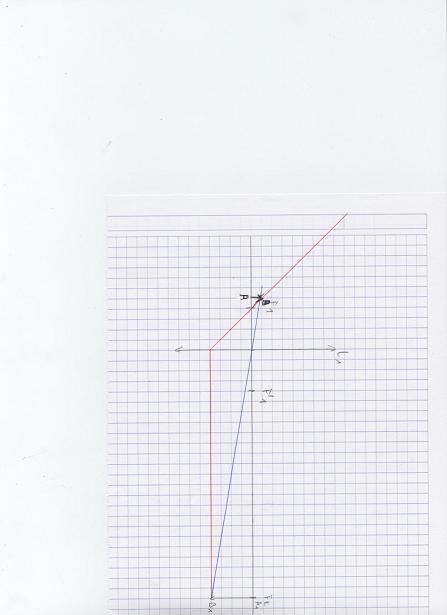

2) a.
b. par contre je ne trouve pas -4 pour le grandissement mais +4
