Bonjour tout le monde
Pourriez-vous m'aider pour la question 4, s'il vous plait? J'ai tout fait c'est la seule question à laquelle je bloque
Merci beaucoup

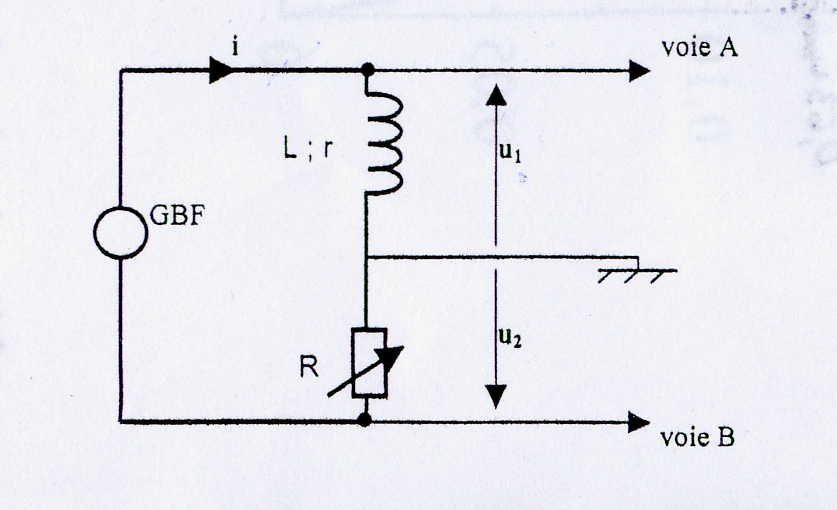

Le montage représenté ci dessous comporte, montés en série:
-un GBF faisant circulr un courant d'intensité i(t) variable
-une bobine d'inductance L et de résistence r
-un conducteur ohmique de ésistance réglable R.
L'oscilloscope bicourbe utilisé comporte une touche "ADD" permettant, lorsqu'elle est enclenchée d'observer sur l'écran la tension notée uADD, somme des tensions reçues sur les voies A et B:
uADD= u1 + u2.
1) Rappeler l'expression de u1 en fonction de L, r et i et l'expression de u2 en fonction de R et i.
2) En déduire l'expression de uADD.
3) La touche "ADD" étant actionnée, pour quelle valeur de R la courbe observée sur l'écran est la représentation de L(di/dt)?

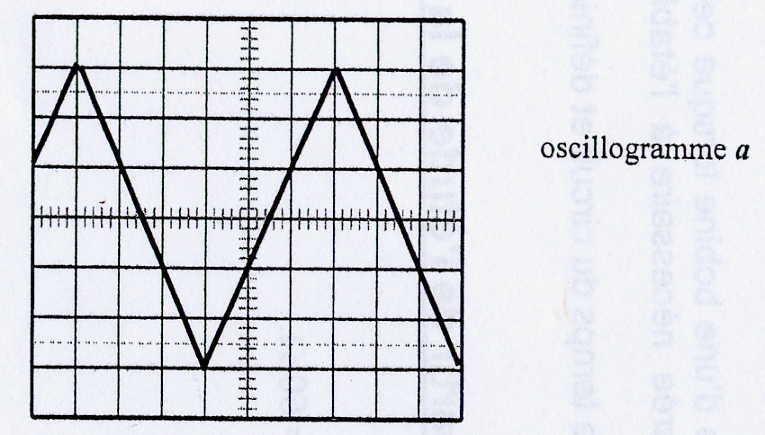

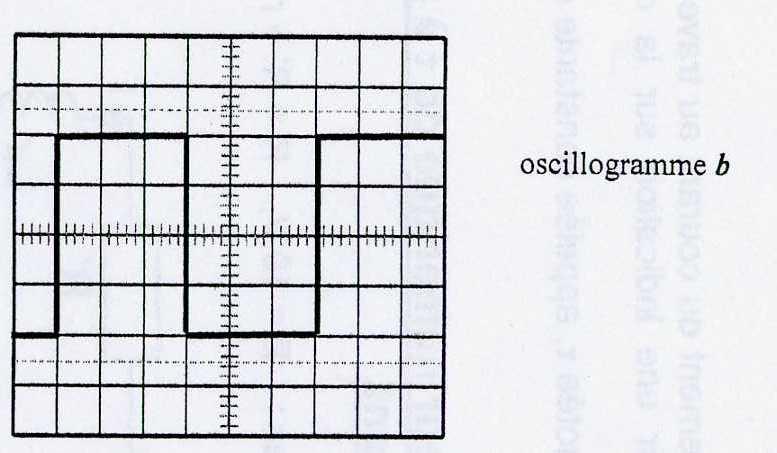

4) La condition de la question 3) étant réalisée, on mesure R avec un ohmmètre et on trouve R= 15 ohm. Les oscillations a et b ci-dessous représentent respectivement u2(t) et uADD(t) avec les réglages suivants:
-sensibilité des deux voies: 2V/div
-base de temps: 0.2ms/div
-en l'absence de tension sur les deux voies, les traces horizontales sont au centre de l'écran
-les deux tensions sont synchronisées : elles sont enclenchées en même temps.
a) Quel est l'oscillogramme qui premet de visualiser l'intensité? Pourquoi?
b) En déduire la période et la fréquence du courant que fait circuler le générateur.
c) Montrer que uADD= -(L/R)*(du2/dt).
d) En se plaçantsur la partie croissante de la tension u2, calculer L à partir de la relation trouvée ci-dessus (le terme pourra être transformé en (delta u2)/(delta t) pendant la phase croissante.
Merci de bien vouloir m'aider pour la 4) a), c) et d)
et voici le b
.
Ce serait très gentil à vous si vous pouviez m'aider, svp,
Merci
je sais que ca ne donne pas envie mon exercice
dsl
Bonsoir,
Je ne sais pas si je pourrais t'aider pour tout
Il n'y a pas une fonction qui est une fonction discontinue du temps ?
