Exercice de physique (réfraction)
bonjour j'ai un exercice de physique que je n'ai pas compris quelqu'un pourrait-il m'aider svp ?
Un prisme est disposé dans de l'air. Il est représenté par le triangle ABC. Un rayon de lumière blanche arrive perpendiculairement en I sur la face AC du prisme . On note J: l'intersection du prolongement de ce rayon à travers le verre et de la face AB.
Le prisme est fait d'un verre particulier. L'indice de réfraction (appelé aussi indicedu milieu) du verre vaut 1.673 pour la radiation lumineuse de couleur violet. L'indice de réfraction du verre vaut1.609 pour la radiation lumineuse de couleur rouge .
L'indice d l'air vaut 1.
1.Sur un nouveau schéma, représenter et légender au mieux le parcours du rayon correspondant à la radiation lumineuse de couleur violet, à travers le prisme et à la sortie du prisme.
2.Calculer l'angle de réfraction Rv correspondant à la radiation lumineuse de couleur violet, à la sortie du prisme .
3.Calculer l'angle de réfraction Rr correspondant à la radiation lumineuse de couleur rouge, à la sortie du prisme. Au regard des resultats des questions précédentes, comment pouvez-vous définir la notion de dispertion ?
4.La déviation d'un rayon lors de la réfraction est définie par l'angle que fait le rayon réfracté avec le prolongement du rayon incident. Calcule la déviation Dr pour la couleur rouge.

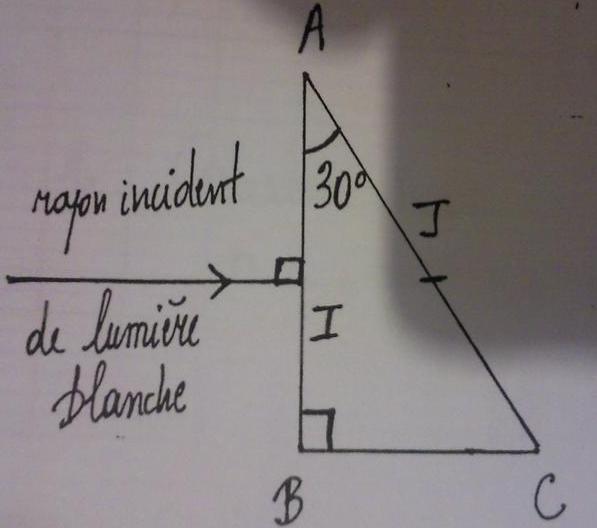

il y a une image qui va avec le texte si-jointe:
il est plutot dévié par rapport au rayon incident
le rayon refracté ( qui sort du prisme) part de coté et n'est pas perpendiculaire a AB.
me revoilou !!
Le rayon incident étant perpendiculaire à la surface AB (voir schéma), le rayon réfracté ne sera pas dévié !! Il arrivera donc au point J (voir schéma) où là le rayon sortant du prisme sera dévié (car angle d'incidence
0° et changement de milieu)
=>Trace maintenant la trajectoire du rayon dans le prisme et en sortie.
ui je sais moi je pensais que tu disais dévié a la sortie du prisme tracer je l'ai deja fait mai j'orai besoin d'aide pour le reste qui est plus complexe

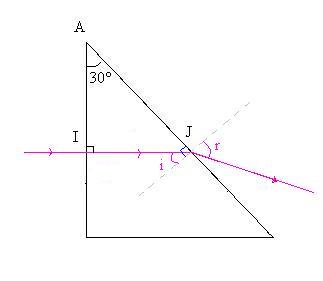

voila !!

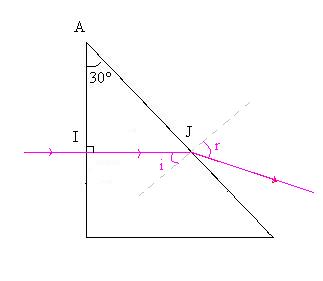

Bon donc ensuite que vaut l'angle d'incidence i (voir mon schéma)?
N.B : J'ai tracé en gris la normale à la surface de sortie du prisme.
non ca c'est l'angle que fait la normale par rapport à la surface...
Comment obtenir i avec le calcul que l'on vient de faire juste avant?

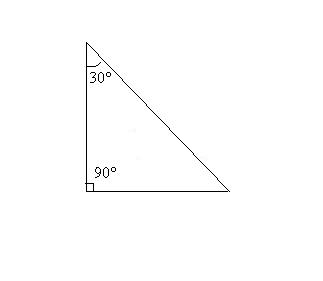

On a calculé ensemble l'angle et il vaut :
=60°. De plus, la normale (en gris sur le schéma) fait un angle de 90° avec la surface de sortie du prisme. Donc i=?
Aller courage !!
oui alors comme il y a un angle droit J mesure 90°
donc i fait la moitié de 90° donc 30° c'est cela ?
i fait la moitié de 90° donc 30°
heu non ! mais en tous cas tu as trouvé l'angle i qui vaut 30° !!
(Il suffisait de faire 90°-60°=30° ok?)
Tu peux maintenant utiliser la loi de Descartes pour en déduire l'angle r.
0.29 non ! attention c'est le rayon incident qui est DANS le prisme en verre ; le rayon réfracté étant quand à lui dans l'air...
un exo similaire de réfraction avec des angles à calculer :
devoir Refraction pour demin noté
ah oui ! tiens je l'ai oublié celle là !!
Justement : encore un angle à calculer.

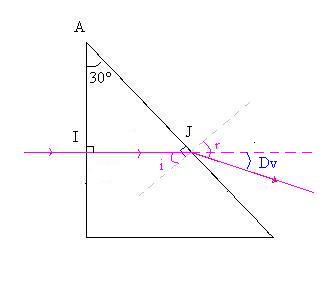

Sur le schéma que j'ai donné plus haut, peux tu mettre en évidence l'angle Dr de déviation?
aller réfléchi !! Où retrouve-t-on l'angle i à l'extérieur du prisme?
Indice : sers toi de la normale et du rayon incident en pointillé violet...
tu m'as dis que " L'angle i à l'extérieur du prisme se trouve entre les pointillés gris et les violet" donc : r=...?
