bonjour tous le monde!
voila mon exercice ou je bloque:
une barre AB est supportée par une articulation cylindrique en A et repose en B sur un plan vertical parfaitement lisse.
Elle est soumise en c à une force P= 800daN
Calculer:
1/ la réaction d'appui RA , les composantes HB et VB de la réaction d'appui RB.
2/ la réaction d'appui RB.

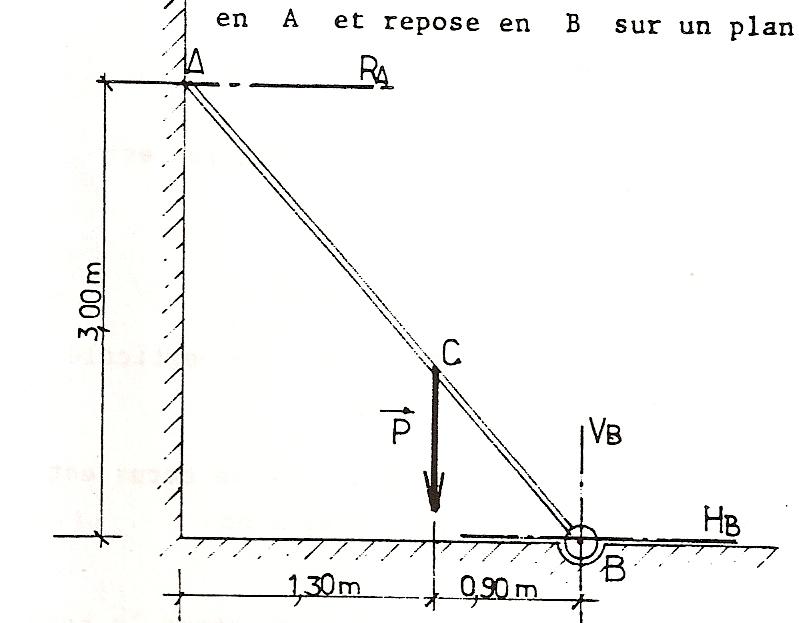

J'ai attaché le schéma:
Merci d'avance pour votre aide...
Salut,
Fais un bilan des forces appliquées a la barre pour commencer
Kuider
Salut kuid312
euh... je suis pas sur de moi la...
en A 342.86daN
et en B 495.24 daN
non j'ai faux non?
Quelles sont les forces appliquées(poids..) a la barre et leurs caractéristiques (sens, direction,..)?
Kuider
Tu ne sais pas faire un bilan des forces?
Je ne te demande pas les valeurs mais un bilan de forces du style
Force 1=..
Sens : ..
(Point d'application)=..
Direction : ..
Donc pour le poids sa fait:
sens: vers le bas
point d'application : G
Direction : verticale
Norme:800 daN
Voila fais de même avec les autres
Kuider
non je n'ai pas appris ca moi, désolé!
et avec les autres quoi?
et pourquoi G en point d'application ce n'est pas C plutot?
Désolé! je suis à la traine
C pardon j'ai mal lu
Les autres forces ( la réaction...)
Kuider
la réaction d'appui de A et de B?
342.86daN pour A et 495.24 daN pour B, non?
Bon allez je fais sa
Bilan des forces apliquées à la barre :
Poids : \vec{P}
Direction: verticale
Sens:Vers le Bas
Norme: 800daN
_____________
Reaction du mur sur la barre : \vec{R_1}
Direction : Horizantale ( car le plan vertical est completement lisse donc pas frottement et
Sens : vers la droite
Norme: ?
__________
Soit I le point d'intersection des droites d'action des 2 forces précedentes
__________
Reaction du sol sur la barre :
Direction: Droite (BI) car ton echelle est en équilibre donc les droites d'actions des forces
s'exercant sur elles sont concourrantes.
sens: de B vers I
norme: ?
___________
On est d'accord?
Kuider
oula j'ai pas du tout appris comme ca moi
dans mes cours je n'ai pas vu une seule développé comme ca
Sa se fait en seconde en France ça..(du moins le principe d'un bilan de force)
Je continue : Détérmine l'angle formé par l'echelle par rapport au sol ou au mur ( c'est comme tu veux )
Kuider
...oupsss ... je voulais dire: une seule fois développer comme ca!
Mais bon tu dois avoir bon quand même...
peut etre en m'expliquant avec ta méthode je comprendrai mieux mon cours, non?
ah ok c'est ca que je ne comprenais pas... il me faut l'angle!!!
ok et après je calcule les projections des forces sur le murs et sur le sol, non?
mais ce que je ne comprend pas c'est "les composantes HB et VB de la réaction d'appui RB."
Ne te précipite pas ..chaque chose en son temps
Alors cet angle ?
Kuider
atta je pars faire miam miam merci pour ton aide, je te ferais part de mon résultat plus tard, ok?
Ok, je fais de même tache de revenir aps trop tard car je dois partir a 15h
Bon ap
Kuider

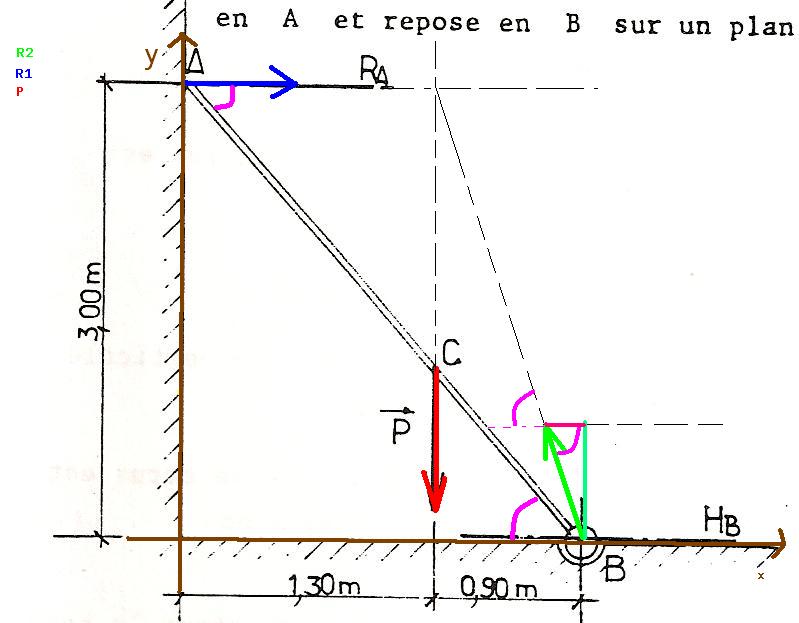

Voila qui est utile ,
un dessin qui n'est pas a l'echelle!
Sachant que la condition d'équilibre Vérifie : d'ou
Donc
...
A toi d'exprimer H et V en fonction de R et de cos ou sin de l'angle alpha
et de remplcer dans le systéme
Bon courage
Kuider
alors je trouve 161,237 daN pour RA
214,639 daN pour HB
et 150,29 daN pour VB
c'est bon?? ou j'ai encore rien compris
