Ex Loi d'ohm
Bonjour, je voudrais bien qu'on me corrige (et m'explique) sur un exercice sur la loi d'Ohm s'il vous plaît car je pense que je n'ai pas compris comment faire. C'est un exercice d'un contrôle que je souhaite corriger (et que j'ai réussi que le début). (J'ai cherché sur internet des exercices semblables mais je voudrais être sur de mes réponses et je n'ai pas compris comment calculer la puissance totale disponible)
8) Cette courbe est modélisée par la relation U = E-Ri * I
a) Quelle est l'unité de E "force électromotrice" ?
b) Que représente Ri pour l'accumulateur ? Quelle est sont unité ?
c) Déterminer E et Ri
d) Calculer la puissance perdue par effet Joule pou I=600 mA
e) Calculer la puissance totale disponible
f) Conclure
Voici mes réponses :
a) Volt
b) Ri réprésente la réistance au borne de l'accumulateur. Son unité est l'Ohm
c) E= 1,2 V
I = 0,96
U= 1,02
Ainsi Ri = (U-E)/I = (1,2-1,02)/0,96=0,19
d) P = Ri*I2 = 0,19 * 0,62= 0,114 W
e) (Je ne sais pas comment faire, je voudrais bien de l'aide)
Je vous remercie d'avance.

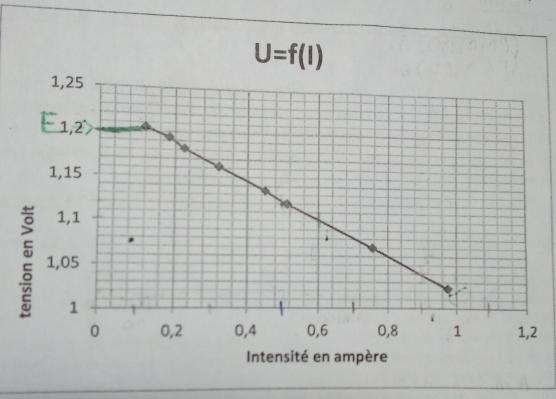

PS : J'ai inséré la courbe donné pour l'exercice
Bonsoir,
Tout d'abord, voici une fiche qui traite du sujet abordé par ton exercice :
Les générateurs
Ensuite,
8) Cette courbe est modélisée par la relation U = E-Ri * I
a) Quelle est l'unité de E "force électromotrice" ?
b) Que représente Ri pour l'accumulateur ? Quelle est sont unité ?
c) Déterminer E et Ri
d) Calculer la puissance perdue par effet Joule pou I=600 mA
e) Calculer la puissance totale disponible
f) Conclure
Voici mes réponses :
a) Volt OK
b) Ri représente la résistance interne aux bornes de l'accumulateur. Son unité est l'Ohm OK
c) E= 1,2 V OK
I = 0,96 unité ? Par ailleurs, tu n'expliques pas comment tu as trouvé cette valeur ...
U= 1,02 unité ?! Même commentaire
Ainsi Ri = (U-E)/I = (1,2-1,02)/0,96=0,19 unité ?? Idem
d) P = Ri*I2 = 0,19 * 0,62= 0,114 W
e) (Je ne sais pas comment faire, je voudrais bien de l'aide)
Oui merci mais j'étais pas sur de la méthode pour calculer Ri.
Ah oui les unités j ai oublié de les mettre oups, mais d'ucoup j ai bon? 😅(j ai trouvé les I et U à l'aide de la courbe genre au dernier point, j ai regardé l'intensité et la tension) et pour la formule pour calculer Ri, j ai trouvé la formule sur internet enfin j ai pas compris comment on en arrive à
Ri=(U-E) /I... : en se servant de la formule U=E-Ri*I, oui d'accord mais normalement c est Ri=(E*I) /U car on met le Ri à gauche et on divise par U pour le supprimer de la droite et on divisé donc à droite aussi, (E*I) /U. Je comprend vraiment pas...
La relation U = E - RiI s'explique bien : lorsque la batterie est en circuit ouvert, le courant I est nul et la tension U à ses bornes est égale à sa force électromotrice.
Lorsque l'intensité I augmente, la résistance interne Ri de la batterie intervient et la tension U diminue au-dessous de E, la différence étant égale à RiI selon la loi d'Ohm.
La relation ci-dessus peut s'écrire
Ri = (E - U)/I .
D accord je pense avoir compris, merci^^ D'ucoup je comprend juste pas la question e) on entend par quoi par la"puissance totale disponible" ? La puissance cédée par le générateur ? il faut faire E*I?
e) Non. La puissance disponible est la puissance qu'on peut recueillir dans une charge branchée aux bornes de la batterie.
Sur une telle charge, la tension disponible est U et la puissance disponible est égale à UI.
Ah ok merci j'avais pensé à ça mais on a plein de valeurs de U et I, il nous précise pas a quel moment... pour 600 mA ? Ou c est au début ou a la fin de la courbe?
Si tu veux; cela ferait un exemple numérique.
Mais, d'une manière générale, la puissance disponible dépend du courant I, donc de la charge connectée à la batterie.
Tu pourrais d'ailleurs calculer pour quelle résistance de charge la puissance disponible serait maximale.
