Etude de sons
Bonjour j'aurais besoin d'aide sur un petit exercice sur l'étude de sons

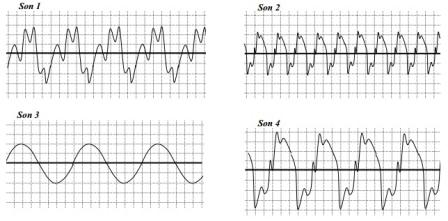

Différents sons sont enregistrés à l’aide d’un microphone. La tension obtenue pour chacun d’eux et visualisée sur
l’écran d’un oscilloscope dont les sensibilités sont : Horizontale : 2,0 ms/div – Verticale : 50 mV/div
Voila l'annexe les graphes
QUESTION
• Pour chaque question, répondre sans justifier.
1) Quel est parmi ces sons celui qui est le plus fort ?
2) Quel est parmi ces sons celui qui est le plus grave ?
3) Existe-t-il dans ces enregistrements des sons de même hauteur ? Si oui, lesquels.
4) Existe-t-il dans ces enregistrements des sons de même timbre ? Si oui, lesquels.
5) Quelle est la particularité du son 3 ?
6) Déterminer la hauteur du son 1.
7) En déduire son spectre sur le graphe ci-contre
sachant qu’il contient les harmoniques suivantes :
Mode fondamental d’amplitude 175 mV
Harmonique de rang 2 d’amplitude 50 mV
Harmonique de rang 5 d’amplitude 125 mV
Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !
Bonjour Toast,
et... quelles sont tes propositions de reponse pour cacune de ces questions ?
Prbebo.
2) Je dirais le 3 car c'es la que la période est la plus grande
5) C'est un son Pur
1) Le son 4 il a la plus grande hauteur
2) Donc le son le plus grave ( celui qui a la plus petite fréquence c'est le son 1 et 4 )
1) Le plus fort c'est celui qui a la plus grande fréquence ??
Donc le son 2
Je bloque
Sur la 3 , 4 et la 6
Bonjour Toast,
excuse-moi de repondre seulement maintenant, mais je fais du soutien scolaire a domicile tout l'apres-midi... meme le dimanche !
Voici les caracteristiques des quatre sons, en transformant les carreaux horizontaux en Hertz et les verticaux en mV. Sachant que le nb n de carreaux horizontaux correspond a une periode donne la periode T = 2n en ms, et donc la frequence en Hertz est F = 1/(2n.10-3) = 1000/2/n = 500/n.
Pour les carraux verticaux, je prends le nombre de carreaux entre le minimum et le maximum de chaque courbe, ce qui me donne la tension entre le min et le max, appelee "tension crete a crete". OK ?
Son 1 : vertical 6 carreaux soit 30 mV ; horizontal 5 carreaux soit F = 100 Hz ;
Son 2 : vertical 4 carreaux soit 200 mV ; horizontal 2,5 carreaux soit F = 200 Hz ;
Son 3 : vertical 4 carreaux soit 200 mV ; horizontal 8 carreaux soit F = 62 Hz ;
Son 4 : vertical 8 carreaux soit 400 mV ; horizontal 5 carreaux soit F = 100 Hz.
Repondre aux questions devient alors un jeu d'enfant :
1) le plus fort : le 4 ;
2) le plus grave : le 3 ;
3) sons de meme hauteur : le 2 et le 3 ;
4) sons de meme timbre : le 2 et le 4 (meme allure des deux courbes) ;
5) le son 5 est purement sinusoidal, donc pas d'harmoniques. C'est en effet un son pur (plutot plat a entendre).
6) h = 300 mV crete a crete (150 mV entre 0 et le maximum).
7) voir la definition des harmoniques ici .
La fondamentale a donc une frequence de 100 Hz, l'harmonique de rang 2 une frequence de 200 Hz, l'harmonique de rang 5 une frequence de 500 Hz. Tu gradues donc un axe horizontal de 0 a 500, sur la graduation 100 tu fais un baton vertical de taille proportionnelle a 175 mV, sur la graduation 200 un baton de taille proportionnnelle a 50 mV et sur la graduation 500 un baton de taille proportionnelle a 125 mV. Et le tour est joue.
Si tru as des questions n'hesite pas.
Prbebo.
J'ai pas compris LA TENSION CRETE
Moi j'ai trouvé
Son 1 : 10 HZ
Son 2 : 166 HZ
Son 3 : 62,5 HZ
Son 4 : 10 HZ
La tension "crete a crete" est la difference de potentiel entre le minimum et le maximum d'un signal. Par exemple, pour l'enregistrement 1 : il y a 6 carreaux entre le min et le max, avec une sensibilite de 50 mV par carreau (un carreau et une division, c'est pareil) donc Vcac = 6*50 = 300 mV. On peut aussi exprimer l'amplitude du signal : c'est le nombre de carreaux entre l'axe des temps et le maximum, soit 3 carreaux pour le signal 1, ce qui lui donne une amplitude de 150 mV. Bien entendu, la valeur crete a crete vaut le double de l'amplitude.
Pour les valeurs de frequences que tu donnes :
Son 1 : on retrouve le meme signal 5 careraux plus loin, donc T1 = 5 carreaux avec une sensibilite de 2 ms par carreau, ce qui donne T1 = 10 ms = 0.01 s, et F1 = 1/0.01 = 100 Hz.
Reprends tes calculs pour les sons 2 et 4, en controlant avec les resultats que je t'ai donnes.
Prbebo.
Bonsoir. Est-ce que vous pouvez me dire dans quel site web/ annale avez-vouz trouvé cet exercice ? Merci d'avance.
Bonjour etudianTS20,
bienvenue au club puisque tu t'es inscrit hier soir. Ce n'est pas moi qui ai trouvé cet exercice : c'est un élève comme toi, dont le pseudo est Toast, et qui est désinscrit de ce forum depuis belle lurette. Etant donné que notre dernier échange date de 2012, ça m'étonnerait qu'il se souvienne encore de cet exercice.
Normalement, tu devrais en trouver les réponses facilement, à l'aide de ton manuel de physique de TS (il y a sûrement dedans au moins un exercice analogue). Sinon, tu consulter le site ci-dessous :
Tout y est, et très bien expliqué en plus.
Bon dimanche,
prbebo
Bonjour gbm,
ça fait plaisir de constater que l'on se souvient encore de moi, alors que mon dernier post date de plus de trois ans ! En réalité, si j'ai arrêté mes corrections sur l'île, je continue régulièrement à consulter les questions posées par les élèves, car j'y trouve des idées d'exercices pour les miens (je fais maintenant du soutien scolaire à domicile)... (ça me prend beaucoup de temps).
Et, service après-vente oblige, je réponds quand même aux questions concernant les vieux sujets sur lesquels je suis intervenu il y a quelques années.
Merci pour ton message qui m'a fait réellement plaisir.
Bonne continuation, Bernard.
!
