Bonjour!

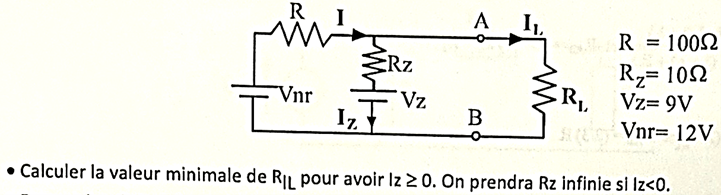

Soit le circuit simplifié suivant (PJ).
Tout d'abord, il doit y avoir une faute de frappe dans l'énoncé car je ne vois pas de R|L sur le schéma: il doit donc s'agir de RL!
Pour la 1ère question, j'ai transformé le circuit en équivalent de Thévenin.
En utilisant le théorème de Millman, je trouve Vth=102/11 V et Rth=11/100
D'où Iz=Vth/(Rth+RL)=102000/(11+100.Rl), expression qui est toujours positive si Rl est positive ?
J'ai certainement fait une erreur que je ne trouve pas ???
Bonjour
Une méthode possible permettant d'obtenir le résultat demandé :
1° : obtenir l'expression de UAB par le théorème de Millman ;
2° : écrire que cette tension est aussi :
UAB=VZ + RZ.IZ
L'égalité de ces deux expression conduit à une expression de RZ.IZ. Considérer cette expression positive conduit à une inégalité vérifiée par RL.
La transformation Thévenin-Norton ne me semble pas utile ici.
En fait, j'ai fait une erreur grossière de débutant: j'ai cherché à annuler IL alors que l'énoncé précise bien IZ (Grrr).
En utilisant Millman et l'égalité je trouve RL=300 .
Bonjour!
La question suivante me demande de donner le schéma équivalent entre A et B (préciser le domaine de validité des différents modèle)

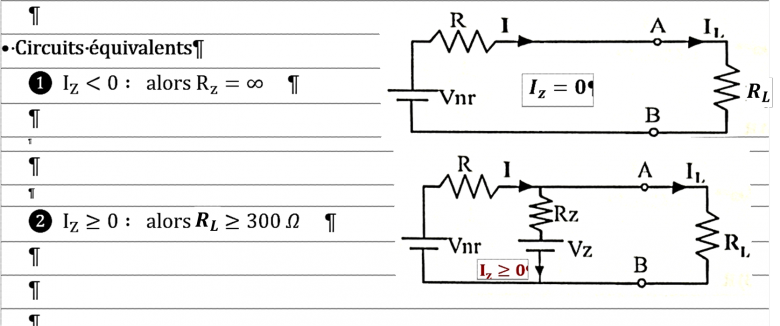

Voici ce que j'ai fait (PJ) .
On demande ensuite de tracer UAB=f(IL: pour (1) c'est simple, mais pour (2) je ne sais pas comment procéder ?
Pour le circuit 1 (Iz=0), sans transformation on a immédiatement UAB=RL.IL, et la fonction UAB)=f(IL) est une fonction linéaire de pente RL ?
1° cas : UAB=Vnr - R.IL
2°cas : UAB=Eth - Rth.IL
La rupture de pente correspond à la valeur de IL calculée pour RL = 300.

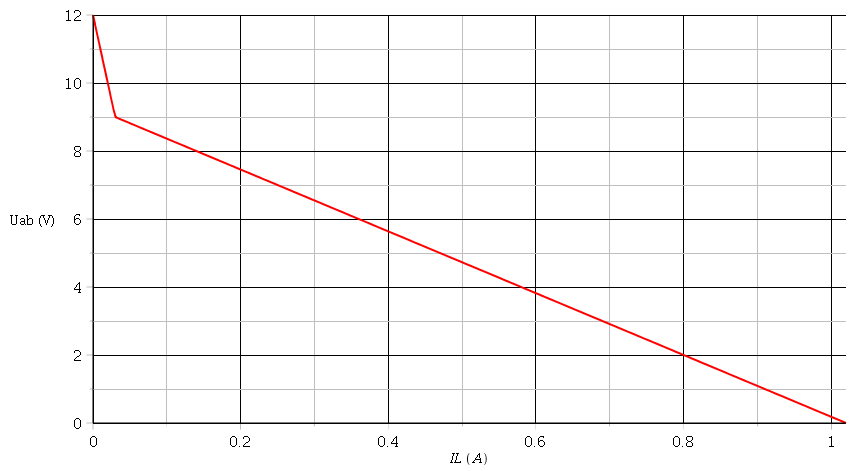

Illustration du message précédent sous réserves de conditions restrictives non fournies par l'énoncé actuellement copié.
Bonjour!
Merci beaucoup pour tes réponses.
Pour le circuit 1, je retrouve bien UAB=12-100.Il qui donne la droite affine représentée.
Par contre, pour le 2 ème circuit,je trouve Rth=0.11 et Vth=9.27 V, ce qui donne la droit affine d'équation 9.27-0.11.IL qui ne coupe pas l'axe horizontal à 1.1 A ???
Désolé, j'ai pris 1/Rth ... Donc Rth9.09
Et tout rentre dans l'ordre!
Merci encore, cordialement Mikel
C'est le point I (3 mA, 9V). Je ne sait pas ce qu'il représente ?
D'ailleurs, je ne sais pas non plus à quoi sert ce type de circuit?
