Équilibre d'un solide soumis à des forces non parallèles
Bonsoir
J'aurais besoin d'aide pour cet exercice
Un cube de côté a= 10cm et de masse m=1,5kg repose sur un plan très rugueux.
Il existe donc d'importants frottements entre le cube et le plan .Le plan est incliné d'un angle
=30˚.Le solide reste immobile .
1.Faire l'inventaire des forces qui s'exercent sur le solide.
2.Déterminer et représenter la réaction du plan sur le solide à l'équilibre.
3.En déduire la valeur des forces de frottement exercées sur le solide
Ma réponse

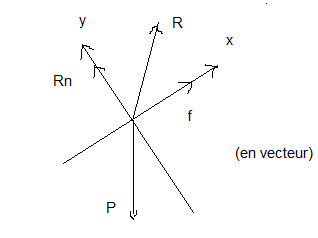

BFA:R,En,f,P (en vecteur)
CE:somme des forces extérieurs= vecteur nul ?
la réaction R est perpendiculaire au plan
Merci d'avance
Salut,
Pourquoi ne pas poser ton cube sur le plan oblique ? Dans ton schéma on a l'impression qu'il est en lévitation.
Ensuite,
1. Ecris la prochaine fois les efforts en présence avec des mots, car chaque membre n'a pas forcément les mêmes notations que toi :
- poids du cube de valeur P
- la réaction du support R, qu'on peut décomposer en une composante tangentielle et perpendiculaire au sopport.
2. Où est le schéma avec les efforts représentés ?
Quelle conséquence si le cube est immobile ?
Quelle loi peux-tu utiliser ?
Bonsoir gbm
D'accord ,merci beaucoup
Pour le schéma je ne suis pas fort à dessiner avec mon petit programme,mais je me débrouille!
Pour Q1,l'inventaire des forces: Ce sont le poids dirigé vers le bas,la réaction ,la force de frottements et la tension T du ressort sur le solide ?
Pour Q2. ,la réaction est perpendiculaire avec le plan incliné?
Merci beaucoup
Utilise Paint par exemple.
Ce sont le poids dirigé vers le bas,la réaction ,la force de frottements et la tension T du ressort sur le solide ?
Mais où vois-tu un ressort ici
?
Pour Q2. ,la réaction est perpendiculaire avec le plan incliné?
Je t'ai expliqué que la réaction du support, dans le cas où le sol est rugueux, a deux composantes :
* une perpendiculaire au support
* une tangentielle.
En appliquant la loi adéquate ici, tu devineras son sens.
Non
.
Quand un solide est immobile, quelle loi de Newton tu peux utiliser ?
Quelle conséquence sur le sens de la réaction du support ?
Oui
Pour un solide est immobile la somme vectorielle des forces extérieurs est égale à la vecteur nul
Donc P= R ?
Pour t'aider, je viens de me rendre compte que j'avais corrigé un exercice similaire par le passé :
cube sur un plan incliné
Ok
La réaction R = le poids P= 14,7 N
Pour les forces de frottements:
En projetant sur les axes (il y'a 2 angles opposés),on a :
RT -Psin()= 0
RT= 7,35 N (g=9,8N) ?
Bas on aurait pu te donner uniquement les dimensions et le type de matériau, tu aurais alors déterminé la masse en cherchant sa masse volumique, là effectivement, ça ne sert à rien
