Salut manu_du_40
C'est un peu plus compliqué que de dire:
"Si UAB est positive alors le potentiel en A est supérieur à celui en B donc le courant circule de A vers B.".
Cela dépend su UAB est la différence de potentiel aux bornes d'un générateur ou d'un récepteur.

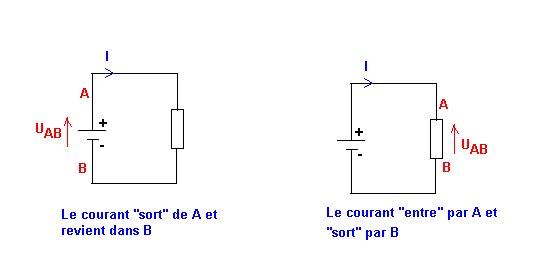

Voir le dessin pour comprendre.
Salut J-P
Ben oui mais dans les 2 cas UAB est positive, VA>VB et le courant circule de A à B non ?
Manu
JP >> La flèche bleu c'est le sens du courant ?
manue_du_40 >> Justement, c'est la ou je comprend pas, je connais le piège.
Attention, je vais parler de sens de tension
La flèche est dirigé de bas en haut
Et pourtant, le sens de la tension c'est de la pointe de la flèche jusqu'a l'autre coté ()
Seulement, le "sens" de la tension, c'est l'interprétation de la flèche (c'est a dire, de la pointe vers le bas), ou le sens que la flèche nous indique ?
SKops
En fait, sur ce qu'a montré J-P, le courant va de A vers B. Le tension qu'il a représente sur ses schémas est bien UAB car la flèche est dirigée vers A.
Manu
Il n'y a pas de sens de tension. Ca n'existe pas. Tu dois juste tenir compte de l'orientation des flèches.
Oui, mais:
Dire que le courant va de A vers B est sujet à caution.
Par exemple dans les 2 dessins, le courant va de A vers B à travers les récepteurs mais, le courant va de B vers A à travers le générateur.
---------
Dans le circuit de gauche, le courant "sort" de A et dans le circuit de droite, le courant "entre" dans A.
C'est sans difficulté, mais cela en perturbe beaucoup.
---------
J'ai bien peur que mon intervention ne perturbe encore plus ceux qui ne sont pas sûr d'eux, et pourtant ...
Bon alors on va préciser avec plus de 2 points :
Dans les 2 cas, le courant suit le même chemin :
borne + du génerateur-->A-->résistance-->B-->borne - du générateur
Voilà, je pense que toute ambiguité est écartée cette fois .
Manu
La flèche bleue donne le sens du courant et la flèche rouge représente la tension. Il ne s'agit pas d'une orientation.
Manu
