Bonsoir, j'aimerais de l'aide pour cet exercice. Merci
1.

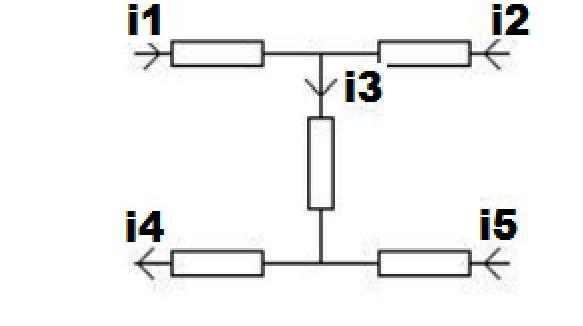

Pour la portion de circuit ci-dessous, on donne i1 =3mA , i2 = -5mA et i4 = 4mA.
Quelle est l'intensité du courant i5 ?
A. 4mA B. 6mA C. -4mA D. -6mA E. On ne peut pas répondre sans connaitre i3
2.

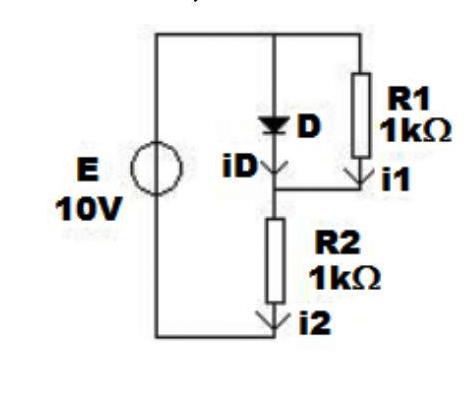

Calculer i1, i2 et iD. Quand D conduit, on donne VF = 0,6 V.
A. i1 = 0,6mA , i2 = 9,4mA , iD = 8,8mA
B. iD = i2 = 9,4mA i1= 0mA
C. iD = 0mA i1=i2= 5mA
D. i1 = 9,4mA i2 = 0,6mA iD= 8,8 mA
E. i2 = 0mA i1=iD = 4mA
Réponse
1.
i3 = i1 + i2 ( 1)
i3 + i5 = i4 (2)
(1) et (2)
i1 + i2 + i5 = i4
i5 = i4 - i1 - i2 j'obtiens i5 = 6mA
2.
avec Ual :
après calcul on obtiens
or i2 = iD
finalement on a : iD = i2 = 9,4mA i1= 0mA
Merci de me corriger
Loi des noeuds pour le circuit avec diode :
i1+iD=i2
oui c'est ce qui m'a permis de trouver i1 = 0mA
0Ah d'accord
mais avec ça je trouve i1 = 0,6. mA
or le résultat qui comporte i1 = 0,6. mA donne i2 = 9,4mA , iD = 8,8mA je fais comment pour trouver i2 et iD ?
Attention : 0,6mA ou 0,6.10-3 A.
Ensuite, tu peux calculer la tension aux bornes de R2 puis i2.
Enfin iD par la loi des noeuds.
Attention : 0,6mA ou 0,6.10-3 A.
Ensuite, tu peux calculer la tension aux bornes de R2 puis i2.
Enfin iD par la loi des noeuds.
oui erreur de frappe
donc
