Bonjour, j'ai un exercice à faire en physique et enfaite j'ai des poblèmes avec queslques questions, je vous met l'énoncé.

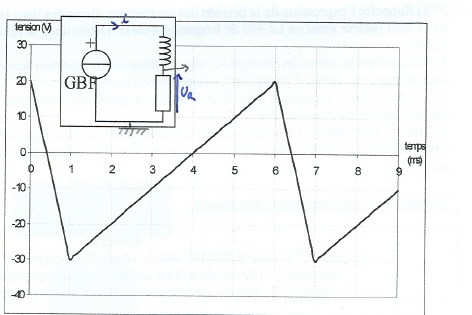

On a relevé la tension aux bornes de la résistance (R=100ohm) dans le montage ci-contre et on a obtenu cet oscilogramme :
2) le courant change t'il de sens ?
enfaite je n'arrive pas à savoir si il change ou pas de sens, on peut dire que sont intensité décroit et croit grace aux schéma mais il ne change pas de sens, si ?
3)Calculer les valeurs maximales et minimales du courant circulant dans le circuit est-ce que c'est 0.2 et -0.3 je sais pas si c'est possible que ce soit négatif car sinon le courant change de sens j'ai utilisé la relation UR=R*i
4)En déduire les valeurs de la dérivée du courant en fontion du temps entre 0 et 1ms et entre 1 et 6ms. -0,5A et 0,5A
5)On considère dans un 1er temps que la bobine utilisée est idéale et a pour inductance L=41mH donc là j'utilise juste la relation UL=L*di/dt ?
6) La bobine de 41mH a enfaite une résitance interne de 10ohm. On tiendra compte de cette résistance à partir de maintenant.
a)calculer la valeur du terme résistif dans la tension aux bornes de la bobine réelle à 0ms et à 1ms ? la bobine réelle c'est + 10ohm de résistance ? et c'est quoi le terme résistif ?
b) tracer sur votre copie l'allure de la tension aux bornes de la bobine réelle en vous aidant de la question pécédente et de l'oscilogramme de UL(t)
7)A t=10ms on impose une tension constante E=11V dans le circuit. La bobine est considérée comme réelle
a)Au bout de combiende temps le régime permanent est-il atteint ? j'utlise 5taux !?
b) Déterminer en régime permanent la valeur des grandeurs suivants : i, UR et UL.
merci d'avance
les valeus maximales et minimalesdu courant c'es bien celle de i ? si c'est ça c'est c que j'ai fait puisque je les ai calculées grâce à i=UR/r
parcontre pour la question 4 je me suis trompée, les dérivées dont 500A/s et 100A/s pour l 5) UL(t)=0,5 de 0 à 1 et UL(t)=4,1 de 1 à 6
est-ce que vous pourriez m'aider svp, déjà pour la question 2) et ausi pour les nouveaux résultats que j'ai trouvé pour la dérivée comment le courant peut augmenter de 100A alors qu'il n'est pas plus élevé que 0.2A
Re - bonjour petitemimi
Je n'ouvre jamais un topic auquel quelqu'un a commencé de répondre ; par respect pour son travail. Mais si tu me demandes de venir voir...
La réponse à la question 2 est fausse !
Merci de m'aider parce qu'on avait completement abandoné mon sujet
oui oui je sais qu'il change de sens, j'ai réussi à me corriger pour le début mais c'est à partir de la question 6)a que je ne suis pas sure ! je fais avec ri alors ou pas ?
Bien sûr il faut maintenant tenir compte de la résistance r de la bobine. Donc la tension à ses bornes n'est pas simplement
u = L di/dt
mais est maintenant
u = ri + L di/dt
Quelles sont tes deux valeurs de di / dt ?
Pour le calcul de ri, n'oublie pas
. que i varie
. que i change de sens
Mais je dois quitter l' quelque temps. A tout à l'heure peut-être !
mes 2 valeurs sont -500A/s et 100A/s
oui j'ai pris en compte que i varie je trouve +2V à 0ms et -3V à 1ms, c'est bon ?
à tout à l'heure

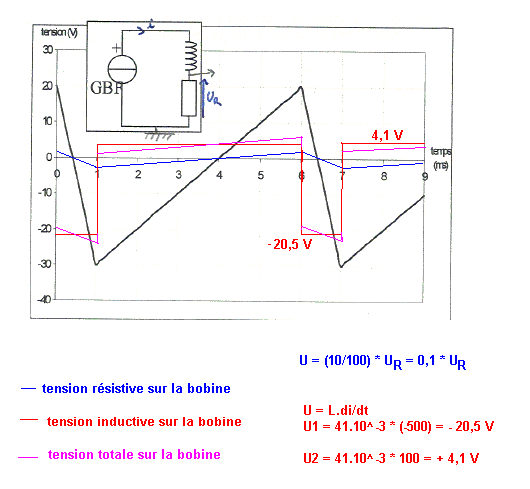

Merci J-P ... qui n'est jamais distrait !
Que j'aimerais avoir votre dextérité pour les dessins ! Cela remplace bien des "discours"...
Merci JP, donc le terme résisitif c'est ce qui est en bleu c'est ça ?
et c'est quel U qui est égal à 0,1Ur ? pour quelle question ?
et merci beaucoup aussi à Coll pour ton aide sur les 2 exo c'est trop gentil !
>> petitemimi >>
Es-tu d'accord avec tout ce qu'il y a sur le dessin de J-P ?
Avais-tu trouvé la courbe rouge ? Avec ces deux valeurs de -20,5 volts et de +4,1 volts ?
Oui le terme résistif, c'est ce que J-P a dessiné en bleu. Es-tu capable de donner les valeurs (en volts) qui correspondent à cette courbe en bleu ?
oui j'avais trouvé la courbe rouge avec les 2 valeurs et la courbe rose sur 0-1ms.
j'avais trouvé 2V pour 0ms et -3V pour 1ms, c'est ça ?
C'est bon
Et donc entre 1 et 6 ms la courbe bleue repasse de -3 volts à +2 volts et la courbe rose de +1,1 volt à +6,1 volts.
C'est un cadeau fait par le rédacteur de l'énoncé
La résistance aux bornes de laquelle on mesure la tension pour l'oscillo vaut 100 et la résistance interne de la bobine vaut 10
Donc le "terme résistif", la tension due à la résistance ohmique de la bobine vaut le 1/10 de celle mesurée par l'oscillo soit 0,1 UR
Ah d'accord ! Ben merci beaucoup pour ton aide, pour la fin j'ai réussi à faire !
Donc passe une bonne soirée et à la prochaine !
