dipole rc
Bonjour les gens de l'île
je rencontre une difficulté à faire un exercice concernant le dipole rc, déjà que l'électricité c'est un petit (grand même?) cauchemar pour moi.
voici l'énoncé:
on dispose au laboatoire d'un dipôle RC. pour déterminer expérimentalement la valeur de C et de R on réalise le circuit électrique doc 1 comportant: le dipôle RC, un interrupteur K, un générateur de tension idéal de f.é.m E et un résistor de résistance R0=3R.
I) La charge du condensateur par le générateur de tension:
Le condensateur étant initialement déchargé. à t=0s on bascule l'inteerupteur en position 1, un dispositif d'acquisition de données relié à un ordinateur donne le doc 2
1) trouver l'équation différentielle vérifiée par la tension uc
2) recopier le schéma du circuit d=et brancher l'oscilloscope (voies et masse) pour visualiser les uc(t) et ur(t)
3) on pose uc(t)=A(1-e-t/
0) en vérifiant que cette expression est solution de l'équation différentielle identifier A et 0 en fonction de E, R, R0 et C
4) à l'aide du 2e doc déterminer -la valeur de la fém E du générateur
-montrer que 0 a l'unité de temps
- la valeur de la cste du temps
-trouver tch durée de charge totale du
condensateur
c'est la première partie de l'exercice elle concerne la charge du condensateur
la deuxième partie concerne la décharge du condensateur.
ce que j'ai fait

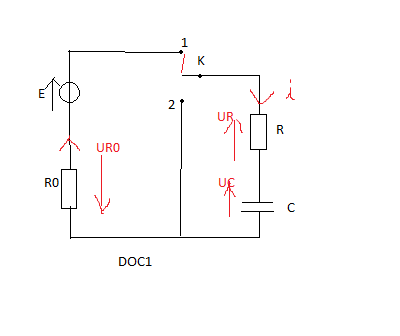

1) j'ai d'abord fléché le montage (en rouge)
d'après l'additivité des tensions on a E-Ur-Uc-Ur0=0
E-Ri-Uc-3Ri=0
E-4Ri-Uc=0
Uc=E-4Ri
mais après je bloque, que dois-je faire pour trouver l'équation différentielle?

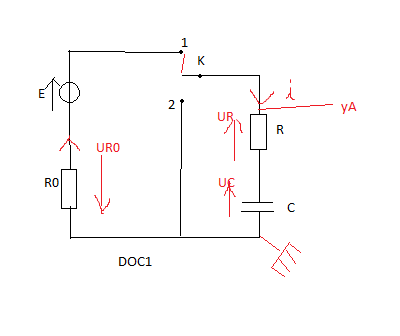

Avec ce montage, tu vas visualiser la somme ur+uc.

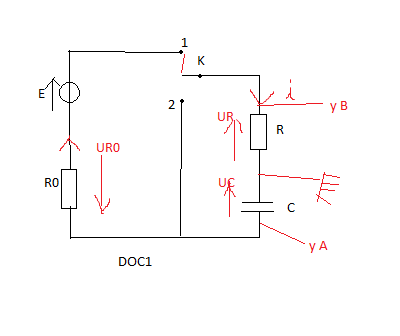

En supposant que la borne négative du générateur de tension n'est pas reliée à la terre, tu peux envisager de relier la masse de l'oscilloscope à la borne commune à R et à C.
ou bien est-ce que je peux faire deux schéma séparés, dans le premier je visualise uniquement uc (en reliant les bornes de R à l'aide d'un fil) et le deuxième uniquement ur(en bannissement également C du circuit)?
Tu y es presque ! Il s'agit bien de visualiser simultanément les deux courbes. Les oscilloscopes sont bicourbes !
La voie B va bien visualiser la tension R.I(t), soit, à un facteur d'échelle près, la courbe i(t).
Petit problème pour la voie A : elle visualise -uc(t) et non uc(t). Heureusement, les constructeurs d'oscilloscope ont prévu cette difficulté... Peux-tu en dire plus ? J'espère que tu as eu l'occasion de réaliser des manipulations avec les oscilloscopes, cela t'aidera à mieux comprendre.
Bonsoir Vanoise, merci beaucoup d'avoir pris le temps et la peine de me répondre.
je m'excuse avant tout de mon retard..
pour le problème de -uc(t) je crois qu'on doit cliquer sur un bouton dans l'appareil? ou bien le défaut est dans mon schéma?
non malheureusement je n'ai jamais eu l'occasion de manipuler un oscillo car vous avez raison, concrétiser les choses aide à bien mieux les absorber
pour le problème de -uc(t) je crois qu'on doit cliquer sur un bouton dans l'appareil?
C'est bien cela !
