bonjour j espere que vous allez bien .

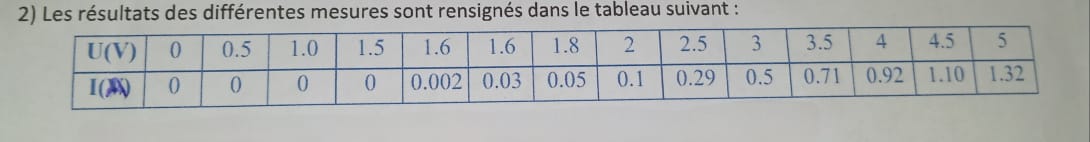

a) Tracer la caractéristique intensité-tension de l'électrolyseur en prenant :
Echelles: en abscisses: 1 cm pour 100 mA; en ordonnées: 1 cm pour 0,5 V.
b) Donner l'équation de la partie linéaire de cette caractéristique sous la forme : U = a + b.I.
c) En déduire les valeurs, en unités S.I., de la f.c.é.m. E' et de la résistance r' de l'électrolyseur lorsqu'il
fonctionne dans le partie linéaire de sa caractéristique.
d) L'électrolyseur précédent est désormais branché aux bornes d'une pile de f.é.m. E=4,5V et de résistance
interne r= 1,50Ω :
- Calculer l'intensité I du courant qui le traverse.
- Quelle puissance électrique Pe Reçoit-il ?
- Quelle puissance PJ dissipe-t-il par effet joule ?
- De quelle puissance utile Pu dispose-t-il pour effectuer les réactions chimiques aux électrodes ?
e) Ecrire les équations bilan des réactions aux électrodes sachant qu'on observe:
- à l'anode : une oxydation des ions OHavec dégagement de dioxygène;
- à la cathode : une réduction de l'eau avec production de dihydrogène
