salut comment vous allez? j'ai des difficultés à résoudre un exercice de physique, pouvez vous m'aider?
EXERCICE:

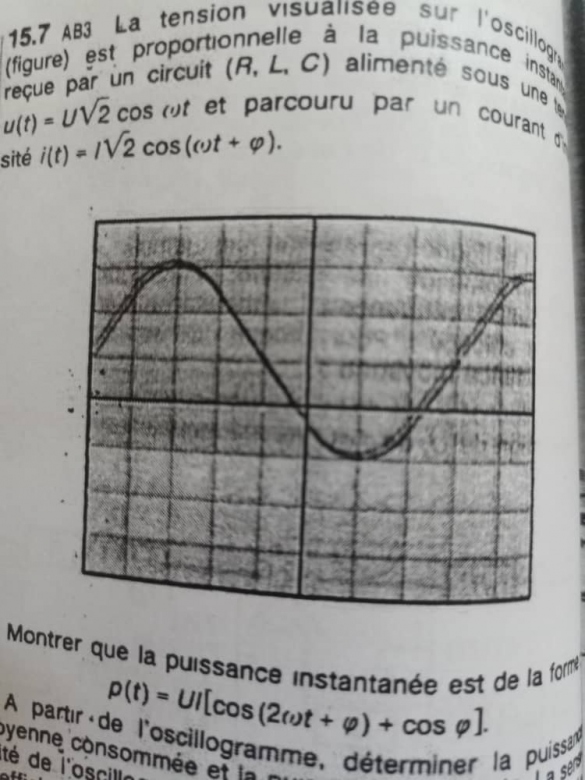

La tension visualisée sur l'oscillogramme est proportionnelle à la puissance instantanée reçue par un circuit (RLC) alimenté sous une tension et est parcouru par un courant d'intensité
1) montrer que la puissance instantanée est de la forme
2) A partir de l'oscillogramme, déterminer la puissance moyenne consommée et la puissance apparente. La sensibilité de l'oscillographe est réglée sur 2V par division. Le coefficient de proportionnalité entre la puissance et a tension détectée est 0,1 W. V-1
3) Déterminer le facteur de puissance du circuit et les valeurs possibles de la phase.
4) Déterminer la pulsation et la fréquence de la tension (le balayage est réglé sur 0,5ms par division)
5)La résistance du circuit est de 50. calculer U et I
6/ Déterminer les valeurs extrémales de la puissance instantanée à partir de l'oscillogramme. A certains instants, le circuit, qui ne comporte pourtant pas de générateur, cède de l'énergie au lieu d'en recevoir. D'où provient cette énergie?
Pour la question 1/, et avec une formule trigonométrie, j'ai abouti à la relation
c'est le numéro 2/ j'arrive pas à faire
Bonsoir pour ce type de courbe, la valeur moyenne est égale à :
P=(pmax+pmin)/2
Pour la suite,il faut savoir que la valeur moyenne sur une période d'une grandeur sinusoïdale est nulle.
or
donc
Je trouve P=0,2W
Attention à ne pas utiliser la même lettre ("P") pour désigner deux puissances différentes. Sinon : d'accord avec tes résultats.
Pm=0,2w et pa=0,4VA. Merci pour votre aide. J'ai réussi le reste de l'exercice mais à la question 6/ on demande de déterminer les valeurs extrémales de la puissance instantanée, or on les a utilisé pour déterminer Pa et Pm donc je me disais s'il n'y aurait pas un autre moyen de déterminer Pa et Pm?
