Circuit RLC, calcul intensité
Bonjour,
J'ai une incompréhension sur la réponse d'un exercice que je fais.

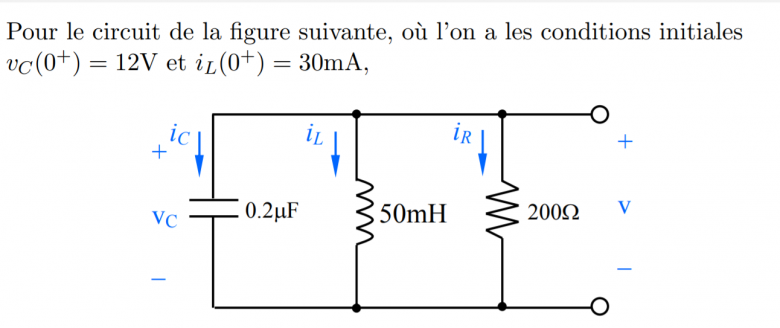

On a un circuit RLC où chaque composant est en parallèle, avec :
- le Condensateur a 0.2µF
- L'inductance a 50mH
- la résistance a 200 ohm
Et on sait que : Vc(0+) = 12V et iL(0+) =30mA
On doit calculer le courant dans chaque branche.
donc :
- Vu qu'avec un Condensateur la tension ne peut pas varier de facon instantanée, on a : Vc(0+) = VL(0+) = VR(0+) = 12V
- Vu que L'inductance ne permet pas une variation instantanée de l'intensité, on a :
iL(0-) = iL(0) = iL(0+) =30mA
Avec ca on calcule l'intensité de la résistance :
iR = (UR(0+) ) / R soit 12/200 = 60mA
Mon probleme est maintenant, la correction de l'exercice cite la loi de Kirchhoff pour trouver ic avec :
ic(0+) = -iL(0+) - iR(0+)
soit :ic(0+) = -90mA
Ce que je ne comprend pas c'est pourquoi isortant devrait etre égal 0.
isortant est égale a ic+iL+iR.
Pourquoi isortant = 0?
Est ce qu'il y a une notionsur les condensateur a t(0+) que je n'ai pas?
pouvez vous m'aider a mieux comprendre svp?
Merci d'avance
Bonjour,
Tout votre raisonnement est correct.
A mon avis, vous êtes plus perturbé par le schéma qu'autre chose : les bornes + et - sont juste là pour indiquer que l'on pourrait brancher quelque chose, mais ici il n'y a rien de branché, donc il n'y a pas de courant sortant : isortant = 0.
