Circuit RLC
Bonjour,
Je voudrais savoir :
Dans un circuit RLC quand les oscillations sont pseudo-periodiques ou periodiques , pendant une même periode le condensateur se décharge deux fois et se charge deux fois, en supposant les amortissements des oscillations faibles pour les pseudopériodes.
Puis . Quand (Uc ) est négative, après dècharge , cela signifie qu'on n'a pas changer le branchement de l'oscillo et donc après la décharge du condensateur le courant a changé de sens et donc la tension au borne du condensateur aussi. C'est l'energie emmagasinée dans la bobine qui fournit ce courant et impose une tension au borne du condensateur.
Merci par avance.
Quand (Uc ) est négative, après dècharge
Pendant chaque période, le condensateur se charge positivement, se décharge, se charge négativement et se décharge. Je parle de la charge de l'armature qui se charge positivement quant i>0. L'autre armature du condensateur a bien sûr à chaque instant la charge opposée.

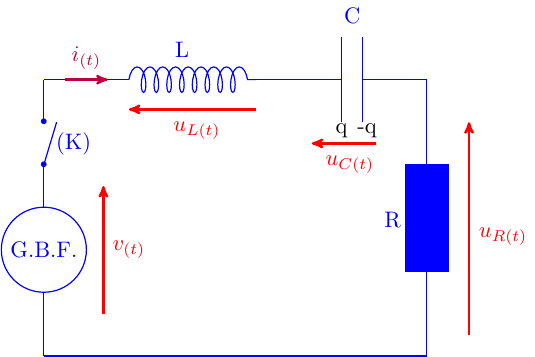

Voici un schéma qui précise l'orientation du condensateur et les charges des deux armatures du condensateur.
