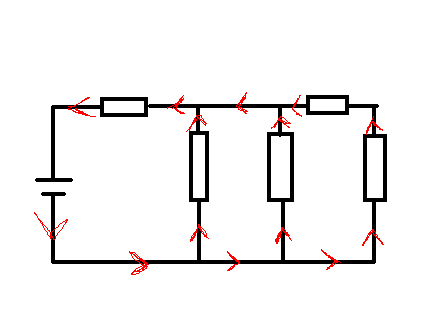

Bonsoir , voici le dessin que j'ai fait d'un circuit , en rouge j'ai indiqué le sens du passage du courant dans les branches du circuit ( car j'en ai besoin pour appliquer la loi des noeuds ) , et je ne suis pas certain que le sens du courant est tjs bon :
eux j'ai fait le dessin avec paint et votre site me sort qu'il n'accepte pas les fichiers .bmp , comment je peux faire?
Salut Apprenti

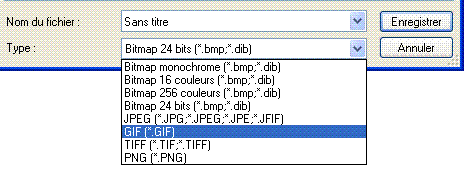

Lorsque tu enregistres ton fichier sous paint ('enregistrer sous'), tu peux choisir le format d'enregistrement...
Sélectionne le format GIF, et choisis le nom de ton fichier.
La conversion est automatique
@+
Emma

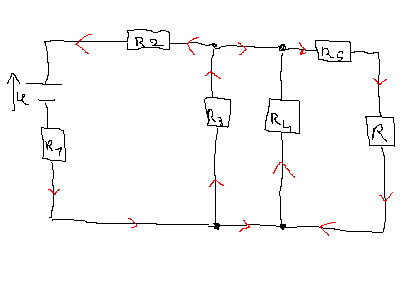

quelqu'un peut me dire si j'ai bien tracé le sens du courant ou si il y a des erreurs svp?
Tracer des flèches est une chose mais il faut savoir de quels courant on parle, sinon cela ne veut rien dire. Il faut donc donner des noms à ces courants (I1, I2 ...).
Tu as tracé plusieurs flèches pour le même courant.

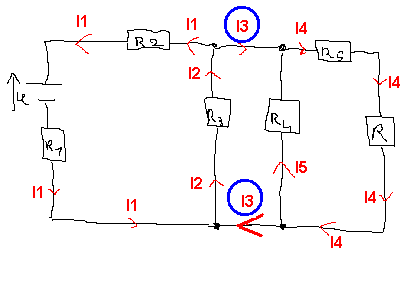

Sur le dessin, j'ai repéré par exemple un courant que j'ai appelé I1 et pour lequel il y avait 4 flèches.
Cela ne pose pas de problème si tu inverses toutes les flèches pour un même courant. Si tu le fais, cela fera que, dans les calculs, tu trouveras un signe différent pour le courant.
Dans le cas de ton dessin, avec des valeurs numériques, si u est positif dans le sens indiqué, tu trouveras une valeur négative pour I1, alors que si tu avais mis les flèches dans l'autre sens pour I1, les calculs amêneraient alors une valeur positive pour I1.
Une chose quant même: Si tu fais attention, les 2 courants que j'ai entouré en bleu sont forcément identiques (essaie de voir pourquoi) à la condition de mettre les flèches comme je les ai mises.
Si tu ne te rends pas compte que ces couranst sont identiques, ce n'est pas grave, tu peux alors mettre les 2 flèches dans le sens que tu veux pour ces 2 courants mais tu dois appeler ces 2 courants par des noms différents (exemple I3 et I6).
Cela allonge un peu les calculs, sans plus.
-----
Sauf distraction.
euh non je regrette , la valeur de I par rapport à mes flèches sera positive , les électrons se déplacent bien du potentiel plus bas au potentiel plus haut , donc avec mes flèches I est positif , le sens du U c'est le sens des charges positives , et le sens de I des charges négatives , alors je ne vous comprends pas trop là , je fais surement une erreur de convetion d'écriture ou autre...
Attention, par convention le sens du courant est opposé au sens des électrons.

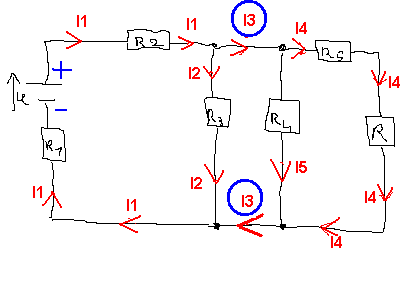

Si tu veux vraiment que tous les courants soient positifs dans ton dessin, alors il faut faire ce qui suit:
oui mais d'habitude le sens des flèches du courant est opposé à celui de a flèche de la tension , non?
Attention Apprenti, la flèche du courant est opposé à celui de la flèche de la tension dans les récepteurs (par exemple résistances).
Mais pour un générateur, ce n'est pas le cas.

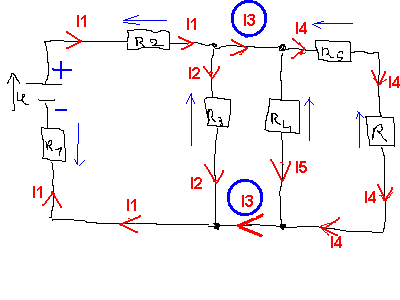

Je t'ai ajouté en bleu le sens des tensions aux bornes des différentes résistances du montage, cela te permettra, je l'espère, de retomber sur tes pieds.
