Bonjour.J'ai un exercice pour un devoir maison pour la rentrée. Je l'ai fait mais j'aimerais savoir si mes résultats sont corrects. J'espère que vous pourrez m'aider et je vous remercie d'avance. Voici l'énoncé :
" Un fil de cuivre vertical, est placé à proximité d'une boussole horizontale de telle sorte que, la boussole étant orientée dans le champ magnétique terrestre, son pôle nord soit dirigé vers le fil comme, sur le shéma1. On fait circuler dans le fil un courant d'intensité 2A. On constate alors que la boussole dévie pour prendre la position représentée sur le shéma 2.
a)Représenter le vecteur champ magnétique Bh au point M où se trouve la boussole, en l'absence de courant dans le conducteur.
b)Quelle est la direction du vecteur champ B crée par le courant qui circule dans le fil au point M?
c)Quelle est la direction du champ résultant Br?
d)Représenter sur un même shéma Bh,B et Br?
e)Quelle sera l'orientation prise par la boussole si on inverse le sens du courant dans le conducteur?

Voici mes réponses :
b) le pôle nord de l'aimant étant dirigé vers le fil, le vecteur champ B a une direction oblique
c) le vecteur champ magnétique résultant Br est égal à la somme vectorielle des vecteurs Bh et B, on le représente en utilisant la méthode du parallélogramme. la direction est donc oblique.
e) Si on inverse le sens du courant dans le conducteur, le pôle nord de la boussole sera dirigé vers le bas mais sa direction restera oblique.

Pour les questions a) et d) je n'ai pa pu mettre les shémas mais je pense avoir bon.

Merci d'avance!

*** message déplacé ***

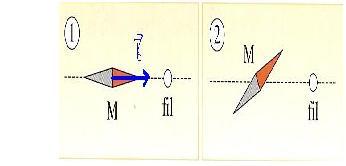

je me permet de rajouté le schema qui appartient a l'exo

avec la fleche bleu je pense sui corrspond a la question 1

ca serait gentil si qqn pourrait corrigé l'exo, enfin verifier les reponses merci

Bonjour.J'ai un exercice pour un devoir maison pour la rentrée. Je l'ai fait mais j'aimerais savoir si mes résultats sont corrects. J'espère que vous pourrez m'aider et je vous remercie d'avance. Voici l'énoncé :
" Un fil de cuivre vertical, est placé à proximité d'une boussole horizontale de telle sorte que, la boussole étant orientée dans le champ magnétique terrestre, son pôle nord soit dirigé vers le fil comme, sur le shéma1. On fait circuler dans le fil un courant d'intensité 2A. On constate alors que la boussole dévie pour prendre la position représentée sur le shéma 2.
a)Représenter le vecteur champ magnétique Bh au point M où se trouve la boussole, en l'absence de courant dans le conducteur.
b)Quelle est la direction du vecteur champ B crée par le courant qui circule dans le fil au point M?
c)Quelle est la direction du champ résultant Br?
d)Représenter sur un même shéma Bh,B et Br?
e)Quelle sera l'orientation prise par la boussole si on inverse le sens du courant dans le conducteur?

Voici mes réponses :
b) le pôle nord de l'aimant étant dirigé vers le fil, le vecteur champ B a une direction oblique
c) le vecteur champ magnétique résultant Br est égal à la somme vectorielle des vecteurs Bh et B, on le représente en utilisant la méthode du parallélogramme. la direction est donc oblique.
e) Si on inverse le sens du courant dans le conducteur, le pôle nord de la boussole sera dirigé vers le bas mais sa direction restera oblique.

Pour les questions a) et d) je n'ai pa pu mettre les shémas mais je pense avoir bon.


** image supprimée **

*** message déplacé ***
