Chambre de Wilson
Bonjour, aidez-moi svp
Problème

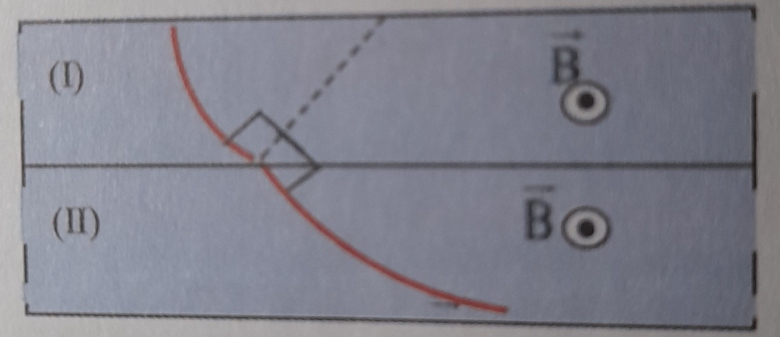

Une particule de charge q, de masse m traverse une chambre de Wilson dans laquelle règne un champ uniforme perpendiculaire au plan de la figure et orienté vers l'avant de ce plan. La particule ralentit en franchissant la surface AC. Le cliché matérialisant la trajectoire permet de dire que la particule a décrit des arcs de cercles de rayons R1 et R2 respectivement dans les compartiments (I) et (II).
1) Établir les expressions des rayons R1 et R2 en fonction de q, m, B et des vitesses respectives V1 et V2 de la particule.
2) Dans quel sens se déplace la particule (de I vers II ou de II vers I) ?
On donne R2 = 3R1 = 42 cm.
3) Quel est le signe de la charge de la particule ? Justifier la réponse.
4) Calculer la charge massique de la particule .
On donne B = 0,10 T ; V1 = 4,2.105 m/s
La première question est très classique. C'est l'application directe du cours.
Je suis pratiquement bloqué au niveau des questions 2) et 3).
Pour la question 4), la charge massique se déduit tout simplement de l'expression de R1 trouvée à la question 1). Facile !
Bonjour,
Si vous avez fait 1) 2) s'en déduit par la donnée du texte "La particule ralentit en franchissant la surface AC."
Pour 3), déterminer le sens de la force (régle des trois doigts)
Je suis d'accord que A et C ne sont pas indiqués, mais à part la ligne horizontale au milieu, je ne vois pas ce que cela pourrait être d'autre.
J'ai beau réfléchir, mais franchement je ne sais pas comment justifier dans quel sens se déplace la particule.
Bonjour,
A l'oeil, sur le dessin quel est le rayon le plus grand ?
Or le rayon dépend de la vitesse et on sait que la particule ralentit en franchissant la barrière.
Donc : ...
Bonjour Candide, à travers ton raisonnement, R2 dans le compartiment II est plus que R1 dans le compartiment I.
D'ailleurs l'énoncé dit R2 est 3 fois plus que R1 (R2 = 3R1).
Alors V2 est supérieure à V1.
Puisque la particule ralentit en franchissant la ligne horizontale du milieu, on en déduit qu'elle va de (II) vers (I).
Là c'est bien clair Candide.
Pour la question 3, c'est la même méthode que la question 1, sauf qu'au lieu de s'intéresser à l'intensité de la force, on s'intéresse à sa direction : un petit dessin peu aider.
Question 3
Voir par exemple ici :
C'est la force de Lorenz qui courbe la trajectoire.
Le sens de parcours des arcs de cercle (horlogique ou anti-horlogique) dépend du sens du vecteur B et du signe de la charge de la particule. Cela se trouve en appliquant correctement la bonne loi des 3 doigts de la main droite.
Tu pourras vérifier ta solution en regardant certains dessins du site ... mais évidemment en les modifiant pour tenir compte du sens de B et du sens de rotation.
Merci à vous deux, j'ai compris.
En utilisant effectivement la règle des 3 doigts de la main droite, on constate que et
ont même sens. Donc q > 0.
R1 = 14 cm
